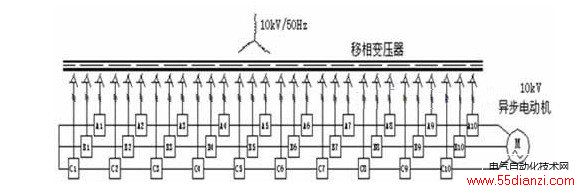

单元串联多电平变频器采用若干个独立的低压功率单元串联的方式来实现高压输出其原理如图3.3所示
图3.3（b）主电路系统结构图
供率单元与主控系统之间通过光纤进行通讯，以解决强弱电之间的隔离和干扰问题。功率单元采用模块化结构，所有的功率单元可以互换，维修也比较方便每个单元只有三个输入、两个输出电源连接和一个光钎插头与系统连接，所以功率单元的更换十分方便。1#炉变频器还采用了冗余功率单元设计方案及功率单元自动旁路技术即使在功率单元损坏的前提下还能满载运行。
4、DCS控制系统及工频旁通
变频器的调速控制系统可由远程/本地控制，远程时操作人员通过DCS系统在CRT上的模拟器对DCS的输出值进行调节，此输出值为反馈给变频器的4——20MA标准信号，对应不同的频率给定值，变频器通过DCS的给定调节电动机的转速实现对风机转速控制从而达到调节风量的目的。
