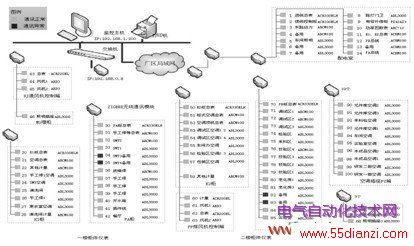

图9 ZigBee无线电能管理系统通信图
整个系统运行良好，已经在现场运行了一段时间。图10为一段时间内主进线电流趋势图，它实时反映了工厂这段时间内的电流情况，从而反映整个厂区的负荷情况。

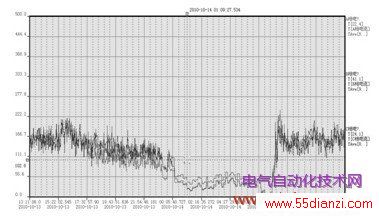

图10 一段时间内主进线电流趋势图
图11所示为一段时间内的进线回路各项参数的具体数值，它详细地记录了进线回路三相电压、电流、有功电能、无功能电能、功率因素、频率参数。整个厂区各回路电能汇总如图12所示，它记录了一段时间内各个回路的耗电情况，包括各回路进行柜的总电能及分支电能。

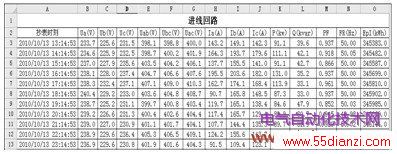

图11 一段时间内的进线回路各项参数

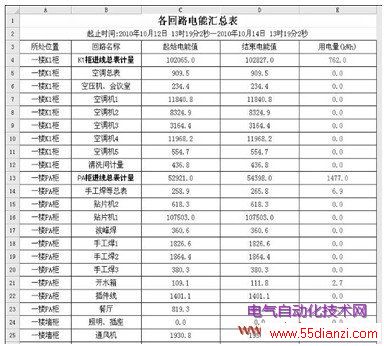

图12 各回路电能汇总
5 总结
随着无线通信及ZigBee技术的迅速发展，基于ZigBee的电能管理系统也将渐渐得到人们的关注。ZigBee可以很好的解决有线通信方式布线难度大、成本高、不易维护和升级等问题，而且组网灵活性很高，在电能管理系统中应用前景非常广泛，而且在智能电网领域内也有着广泛的应用前景。
本文介绍的ZigBee无线模块在ZigBee无线电能系统中得到了成功的应用，整个系统很好地对厂区中各路进线回路进行了监测，并能真实的反映厂区的负荷情况，将为节能减排做出应有的贡献。而为了使ZigBee无线电能管理系统能更好地发挥它的优势，还需不断优化系统中的软硬件设备。
文章来源于：《电气传动自动化》2011年3期。
参考文献：
[1]王权平,王莉. 通讯世界，2003（4）.
[2]江修波. ZigBee技术及其应用. 低压电器,2005（7）.
[3]常猛,杨小林,刘钊. ZigBee技术及其在智能电网中的应用. 建筑电气,2010（4）.
[4]吕震庭,曹建. ZigBee技术在电力设备在线监测系统中的应用. 电子测量技术,2008,31(2):191-194
[5]胡平平,王东兴,王晶杰. ModBus 协议在无线监控系统中的应用. 计算机工程与应用, 2005, 41(17): 211-214.
作者简介:
1.苏锋（1983-），男，硕士，工程师，就职于上海安科瑞电气股份有限公司，研究方向为ZigBee技术和电能检测技术。（上海安科瑞电气股份有限公司 上海嘉定 201801）
2.谢昕东，淄博建筑设计院 山东淄博 255000
3.康小华，江西省建筑设计研究总院天津分院 天津市 300457
