图7 s7-300往s7-200写入数据
4.3 wincc图形参数和变量关联
为了把系统中各部分的实时状态更直观的展现出来，将各运行系统以图形的方式展现出来，并且实现图形中的各组件根据实际情况发生变化。
如图8所示，需完成功能为当回风机运行时颜色变为“绿色”，当它停止时，颜色变为“黄色”。

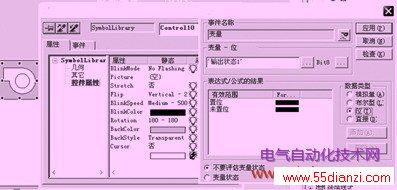

图8 wincc软件操作示意图
(1) 将风机图片添加到“系统图”画面中；
(2) 在风机图片上点右键，在属性中选择“控件属性”，在forecolor(前景色)处选择动态对话框，选择变量为相应的回风机的启动点地址，在有效范围处选择“置位”时颜色为绿色，“未置位”时颜色为黄色。
5 结束语
系统于07年投入运行，运行状况良好，用户十分满意。整个控制系统操作简单，管理方便。各就地控制部分，运行稳定，满足用户精度的要求；集中监控系统使得整个系统控制更方便，管理更便捷。满足项目要求的高度的可靠性、稳定性、可操作性和可维护性， 给用户的安全生产提供了保障。通过该项目对西门子s7-200plc、s7-300plc和wincc等的综合应用，深感西门子plc编程软件结构化程序开发思想，具有编程灵活，高效，程序简单，易懂的技术特色，监控软件wincc功能强大、画面丰富、使用方便，在该项目的控制系统中起着重要作用。由西门子产品组成的控制系统功能强大，扩展模块丰富，组态灵活，同时具有极高的可靠性和稳定性，与同类产品相比，性价比极高。
