伺服系统）；
4） 水洗机负载惯性大，要求变频器快速制动；
5） 后整理线的多电机传动要求速度同步精度高，张力控制；
6） 一些场合要求变频器采取公共直流母线方案，以省去制动电阻以及能量损耗。
中国纺机协会指出2003年洗涤、漂白、染色机和后道整理机器有9000台6.3亿美元的进口，金额几乎与国产设备的销售额相当，说明染整设备的国产化道路依然宽阔，市场增长空间大。
4.4. 化纤机械
化纤机械包括纺丝机、后处理生产线、弹力丝机、非织造布生产线等。工艺流程和主要设备示意见图8。
纺丝机是关键设备，分长丝纺丝机和短丝纺丝机，工作原理相同。纺丝机将化纤原料如涤纶、锦纶、丙纶、氨纶、复合，高温溶化，送料鼓风机加压，从计量泵吹出丝，再通过热牵伸辊和高速卷绕头纺出丝。短丝后加工生产线包括多道牵伸、高温定型、叠丝、卷曲、烘干、切断和打包，产品主要用于轮胎等工业用途或掺到棉花中混纺，长丝后加工生产线有牵伸、络筒以及弹力丝机等，产品主要用于非织造布、线绳和针织品的生产。非织造布生产线由铺网、热轧、收卷组成。
相对纺织染整机械，化纤机械对变频器的性能和功能指标要求更高，而工作的环境条件也要好一些。
1） 功率范围：0.75-280kW，公共整流装置的功率到800kW；
2） 要求采用公共直流母线方案；
3） 纺丝机采用永磁同步机驱动，保证各驱动点转速高精度同步；
4） 牵伸电机在运行和停止时都要求保持化纤丝的张力恒定，变频器应具有零伺服功能和张力卷绕控制功能；
5） 上下双辊分别驱动的热轧机要求负荷平衡控制功能。
最近2年，化纤机械的增长速度一直明显高于一般纺织机械，特别是汽车轮胎、房地产高速增长的带动，化纤产品供不应求。2003年的化纤机械进口高达4.9亿美元，为了减少进口，国内的各大主机厂正处于消化、吸收、改进、创新的过程，新的工艺、新的产品和新的传动方案不断出现，这给变频器厂家带来新的机会。
5. 艾默生变频器针对纺织行业应用的解决方案
艾默生变频器是国际品牌本地化的结晶，是在国际领先的技术研究、产品开发、采购制造、质量控制平台上的研制出来的，但产品的开发完全取决于国内市场和用户需求的深入调研结果，专注于满足国内用户的需求和愿望。自99年产品面市以来，艾默生变频器深得供水和水处理、塑料、纺织、建材、电梯、印刷、包装、冶金、造纸、石化、线缆等各行各业用户的青睐；目前，产品销售量累计超过22万台，其中纺织行业5万余台，在国内通用低压变频器市场的占有率已经进入前五位。

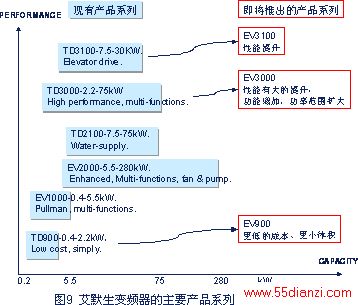

艾默生变频器不断推陈出新，已形成丰富的产品系列，近90个规格。主要的产品系列如图9所示。
高性能矢量闭环型变频器TD3000、多功能通用型变频器EV2000（已替代TD2000）、EV1000（已替代TD1000）和灵巧配套型变频器TD900在纺织行业有广泛的应用，最近推出的EV2000和EV1000的功能中集成了大量的纺织专用功能。下面按纺织机械的调速传动特点分别讨论艾默生变频器的解决方案。
1. 要求在纺织、染整车间多尘絮和潮湿的工作环境中可靠运行
所有艾默生变频器在结构设计上均得到改进，模块散热器的风道与控制板隔离，控制板和器件均实行了专门的防尘和防潮湿的措施，可靠性大大提高。
2. 要求在电网侧质量较差的条件下可靠运行
针对中国电网电压波动大，艾默生变频器具有宽电压工作范围的特点，可在320V~460V电压范围内正常工作；
当电网出现瞬时掉电现象，艾默生变频器具有“瞬停不停”功能，能利用负载惯性能量使变频器保持运行一段时间；
当电网侧由于开关动作或雷击引起浪涌冲击，艾默生变频器内置防雷板，满足IEC61000-4-5标准的要求，具有较强的防护能力。
3. 清钢联、染整线等设备是多电机级联运行，要求速度同步EV2000/EV1000均具有多种速度级联同步的方式，有模拟量输入输出，脉冲列输入输出和
现场总线通讯。频率给定有丰富的运算和辅助量补偿功能，可满足不同用户和不同使用要求的选择。
4. 梳棉、粗纱、细纱等大部分纺织设备要求平滑启动、快速制动
艾默生变频器均具有S形加减速曲线功能，EV系列可以低频运行至0.5Hz以下仍能提供额定转矩，可以确保机械的平滑启动；通过制动电阻能耗制动和直流制动可方便实现快速平稳制动。
5. 纺纱机械要求多段速度运行
艾默生变频器内置了16个或8个预设的频率给定，可以通过外部端子控制切换，也可以按照内部的
PLC指令切换。
6. 粗纱、细纱、转杯纺和络筒等设备为使纱均匀地绕在锭子上，要求摆频输出
EV2000/EV1000内部集成了纺织专用的摆频功能，中心频率和三角波的形状可以单独设置，并且还可以与内部的PLC功能或闭环控制功能配合使用。
7. 单锭络筒、针织机、整经机要求故障和定长（或满轴时）自动停机
EV2000/EV1000/TD900均内置有计数器功能，当计数达到指定值时能自动启动报警或停机动作指令。
8. 并条机要求罗拉的速度快速跟随棉条厚度信号的变化
TD3000闭环控制的转矩响应时间小于100ms。更高性能的伺服型变频器正在开发。
9. 浆纱机、间歇式染色机以及印花机要求调速范围大，张力恒定
TD3000加一个张力控制的专用软件包，可以自动计算卷径、惯量和布料的张力，方便实现低成本的卷绕张力控制系统。
10. 化纤牵伸设备在运行和停止时都要求保持化纤丝的张力恒定
TD3000具有零伺服功能和张力卷绕控制功能。
11. 化纤生产线、染整后处理线等多传动设备要求变频器采取公共直流母线方案，以省去制动电阻以及能量损耗
艾默生变频器均设计了直流母线的端子，可以方便连接配置保护器件，实现公共直流均衡母线方案。另外，正在开发的EV3000系列，功率范围将覆盖化纤设备的需求，并推出公共直流回路母线方案。
6. 结束语
中国的纺织行业方兴未艾，纺机设备技术进步和更新换代的速度将越来越快。变频器作为纺机设备的配套部件，将在提高纺机性能、改善纺织工艺、节约能源等诸多方便表现出越来越重要的作用。面对巨大的、高速增长的和快速变化的变频器需求市场，艾默生公司将一如既往地与纺机厂、纺织厂紧密合作，挖掘对纺织行业对变频器最新的需求，及时开发出新的产品，为纺织行业提供更好的、更适用的变频器。
