a) 故障报警
【排风机故障】——排风机存在故障
【变频器故障】——变频器存在故障
【送风机压差】——当送风机异常时，则送风机两侧无压差，会产生报警
【风机接触器故障】——风机接触器存在故障
【初效滤网】——初效滤网阻塞
【中校滤网】——中校滤网阻塞
【防冻开关】——新风温度过低，防冻开关动作
b) 温湿度异常报警
设定温湿度上下限，当环境温湿度超出限值，即产生报警【过高】、【过低】
c) 当PLC模拟量模块出现异常时，对应异常指示灯会由绿色变红，以警戒当前异常状态
d) 点击【故障指示灯显示说明】黄色标识，进入【故障指示灯显示说明页】
e) 【报警复位】——对部分报警进行复位

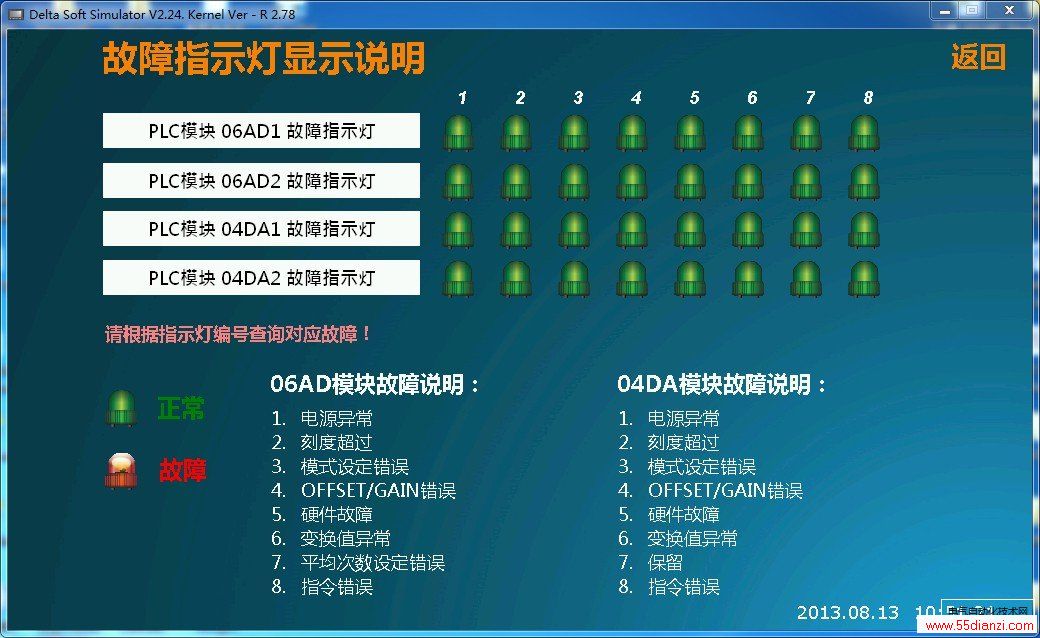

6. 故障指示灯显示说明
故障指示灯显示当前故障灯号，在下部查询当前故障，以确定当前PLC模拟量模块异常状况
五、 上位机监控系统（SCADA）
1. 登陆页面说明：

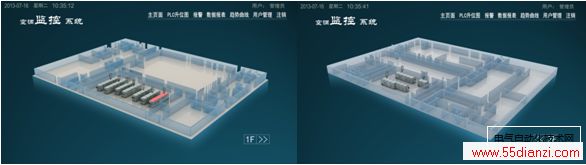

设有管理员、操作员及系统管理员三种登陆身份，输入正确的密码即可进入监控画面。主画面如下：
说明：
a) 此画面为主画面——楼层画面1F、2F，按照现场CAD图纸建模，与现场建筑结构及空调箱位置高度一致；
