用单片机实现简单的计数功能

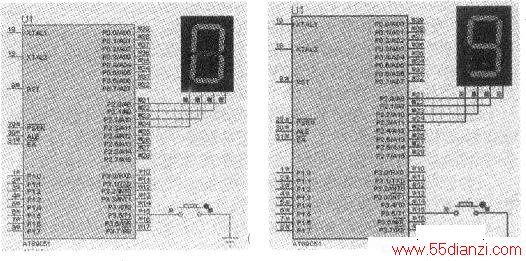

　　利用定时，计数器对某一引脚上的脉冲进行计数，此处从P3.5/Tl口计数，计数值从P2口的BCD数码管直接显示数字。按下按键第1次，数码管显示1；按下按键第2次，数码管显示2；……按下按键第9次，数码管显示9：按下按键第10次，数码管显示A。
　　
　　设计思路
　　
　　(1)使用定时，计数器1，工作方式2即TMOD=OllOOOOOB＝Ox60;
　　
　　(2)工作方式2可以最高计数256个脉冲，把TI,I中的计数值从P2显示出来；
　　
　　(3)激活TI计数器，TRl=1;
　　
　　(4)P3.5引脚上的脉冲计1，TL1的数据加l，加到255时，再加l又从0开始计数。
　　

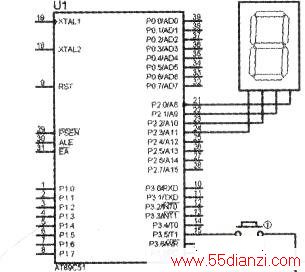

　　1.简单计数原理图（见下图）

　　

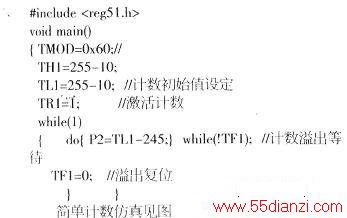

　　2.10个计数的程序编制
