PCB设计指引

X=2.83 X=2.83 X=2.83 X=2.5 X=2.5 X=2.5 X=3.0 X=3.2 X=3.0 X=3.2 X=3.4 X=3.2

5.37 直插元件只适用于外围尺寸或直径不大于10.5MM之元件。
5.38 直插元件孔之中心相距为2.5MM或5.0MM.

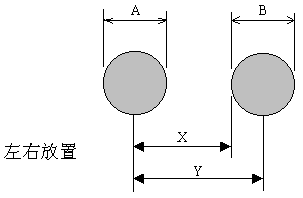

5.39 电插板直插元件间之最小间隙要符合下图X及Y的要求:

A B X Y A<9.2 B≤5.0 不适用 8.0 A<9.2 5 5.5 不适用 9.2 B≤5.0 不适用 A/2+3.4 9.2 5 A/2+0.9 不适用

A X A<6.35 3.8 6.35≤A≤10.5 A/2+0.625

5.40 测试焊盘:
测试焊盘以Φ2.0MM为标准，最小要Φ1.3mm。开模后的测试焊盘不能移动，非不得已事先要与生产部门商量。
5.41 当无维护文件时,PCB板上的保险管、保险电阻、交流220V的滤波电容、变压器等元件位置附近,面丝印上应有 符号及该元件的标称值.
5.42 交流220V电源部分的火线与中线在铜箔安全距离不小于3.0MM，交流220V线中任一PCB线或可触及点距离低压零件及壳体之间距应大于6MM,并且要加上 符号,符号下方应有“HIGH VOLTAGE DANGER”字符，强电与弱电间应用粗的丝印线分开,以警告维修人员该处为高压部分,要小心操作.

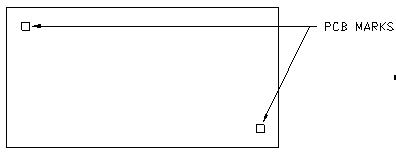

5.43 在用贴片元件的PCB板上，为了提高贴片元件的贴装准确性，PCB板上必须设有校正标记（MARKS），且每一块板最少要两个标记，分别设于PCB的一组对角上，如下图：

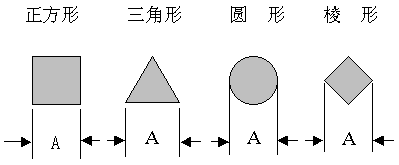

5.44 一般标记的形状有：

A=(0.5～1.0mm)±10%

5.45 最常用的标记为正方形和圆形，标记部的铜箔或焊锡从标记中心方形的5mm范围内应无焊迹或图案；标记部的铜箔或焊锡从标记中心圆形的4mm范围内应无焊迹或图案。如下图：

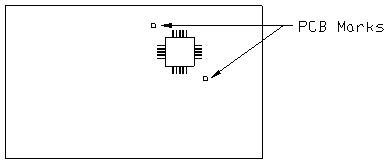

5.46 对于IC(QFP)等当引脚间距小于0.8mm时,要求在零件的单位对角加两个标记，作为该零件的校正标记，如下图所示：

5.47 在一块板上有相同的多块板时，只要指定一个电路的标记或零件的标准标记后，其它电路也可以自动地移动识别标记，但是其它的电路有180角度（调头配置）时标记只限用圆形（实心或空心）。

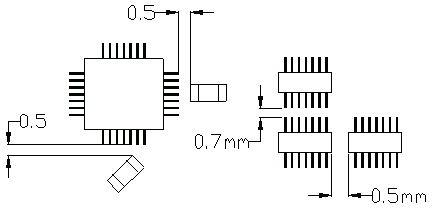

5.48 贴片元件的间距：

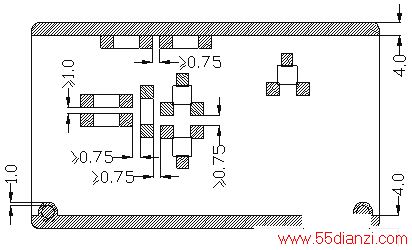

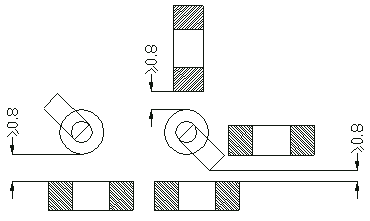

5.49 贴片元件与电插元件脚之间的距离，如图：

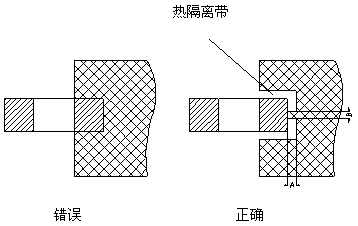

5.50 SMD器件的引脚与大面积筒箔连接时，要进行热隔离处理，如下图：

其中A满足5.2的要求,B最小满足5.1的要求,最大不超过焊盘宽度的三分之一。
