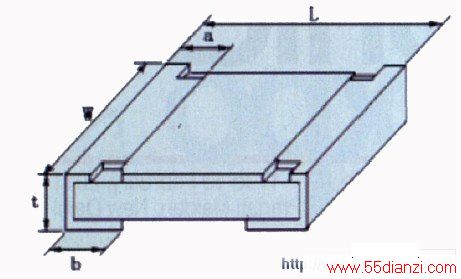

图2 贴片电阻外形图

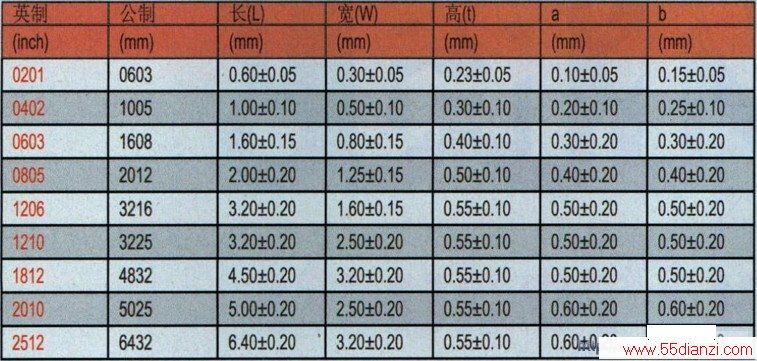

表3贴片电阻封装英制和公制关系表
贴片电阻命名方法：常规的贴片电阻阻值采用E24和E96系列。各厂家对贴片电阻的命名方法略有不同，下面以国巨和风化高科公司为例加以说明。贴片电阻上面的印字大部分会标识其阻值大小，0201和0402由于面积太小，通常上面都不印字。0603、0805、1206、1210、1812、2010、2512上面印有3位数或者4位数。

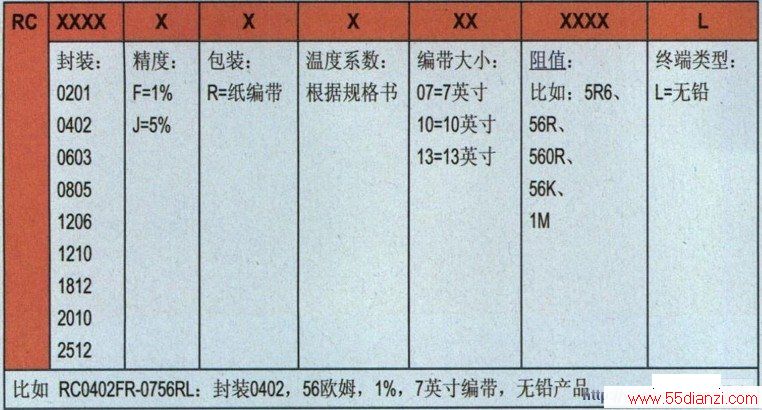

国巨常规贴片电阻命名方法

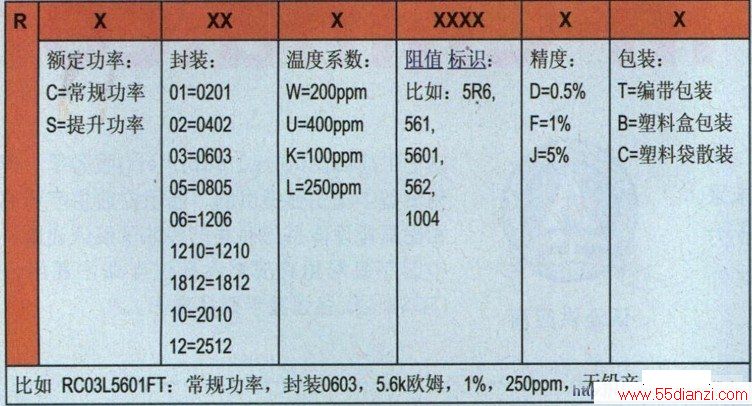

风华高科常规贴片电阻命名方法
贴片电阻的主要特点是：体积小、重量轻，常用规格的贴片电阻比传统引线电阻便宜，尤其适合波峰焊和回流焊。此外，贴片电阻的机械强度高，高频特性也很优越。因性价比高，占用PCB面积少，生产成本低，除一些不得不使用引线电阻的设计，人们几乎都会选用贴片电阻，其中0603、0805的应用较为广泛，小型数码产品如手机，数码照相机等多使用0201、0402的器件，些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。
目前，全球的贴片电阻供应商主要来自台湾地区、日本、中国大陆和韩国等国家和地区，其中*巨（ Yageo ）公司占据较大市场份额。日本企业则主要生产0201、0402、高精度、高电压等具有较高工艺难度且利润率高的产品系列，台湾地区及国内工厂多生产常规系列产品。
电阻器的主要用途
控制某一部分电路的电压和电流比例；
如果该段电路的电压是固定的，则电阻器能生成固定电流；
如果该段电路的电流是固定的，则电阻器能生成固定电压；
分配电路不同部份的电压比例；
限制流经某一段电路的电流。
