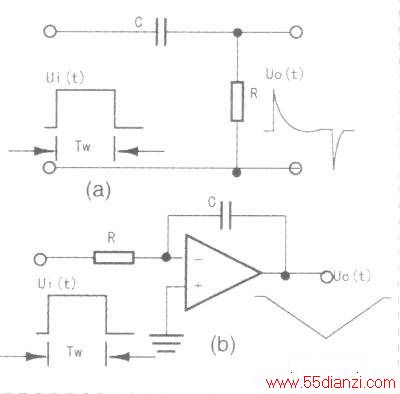

下图(a)是一种无源RC微分电路。它把输入的矩形脉冲变换成正负相间的两个尖脉冲，突出了变化量。下图(b)是由运放组成的RC积分电路。
由于运放反相输入端为“虚地”，运放输入“-”端为地电位，输入电流为输入信号除以R是常数，所以是恒流充电。由于运放反相输入端为“虚地”，充电电流只能流向电容C，电荷在电容C上存储线性增加，输出为反向的三角波。
