温度补偿型电容器的识别方法

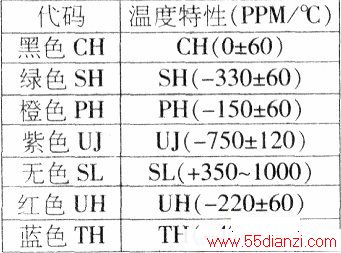

　　下表所列是电容器顶部涂有不同颜色对应的温度特性。表中所列黑色是(0+60PPM/℃)，即表示温度每变化1℃，该电容器容量仅在总电容量的正负60%的范围内变化。

　　温度补偿型电容器的容量、耐压及误差表示方法见图所示。

　　
　　(1)电容器顶部涂有黑头：表示CH材质（例外情况，紫色头表示UJ材质）。
　　
　　(2)47：表示静电容量47pF(例如331表示330pF)。
　　
　　(3)J：表示允许差±5%（例外情况，如M表示允许差±20%）见下表。

　　
　　(4)电容量下面画横线“一”表示电压50V产品，未画“一”表示电压500V产品（有些直接在电容量下面标注“1kV“：表示1000V产品）。另外请注意，容量下面未划横线表示500V产品，应该与半导体型圆板电容相区别。在半导体型圆板电容器中，容量下面未画横线是表示25V或16V产品，画横线表示50V产品。
