高频变压器的含浸

高频变压器的含浸

点击数:7684 次   录入时间:03-04 11:46:43   整理:http://www.55dianzi.com   元器件基础知识

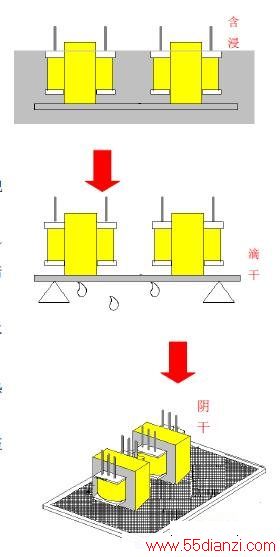

  1、操作步骤:(如下图)

  1)将产品整齐摆放于铁盘内。

  2)调好凡立水浓度:0.915±0.04。

  3)将摆好产品的铁盘放于含浸槽内。

  4)激活真空含浸机,抽气至40~50cm/Kg,放入凡立水,再抽气至65~75cm/Kg,须连续抽真空,破真空3~5次,含浸10~15分钟,视产品无气泡溢出。

  5)放气,放下凡立水,再反抽至65~75cm/Kg一次,放气,待产品稍干后取出放置滤干车上阴干。

  6)滤干10分钟以上,视产品无凡立水滴下。

  7)烘干:先将烤箱温度调至80°C,预热1小时再将温度调至100°C,烘烤2小时最后将温度调至110°C,烘烤4小时拆样确认。

  8)将产品取出烤箱。

  9)冷却:用风扇送风加速冷却。

  10)摆盘后送至生产线。

4256

  2、注意事项:

  1)凡立水与稀薄剂调配比例为2:1

  2)放入凡立水时,凡立水高度以完全淹没产品线包为准,但凡立水不可上PIN脚。(特殊机种除外)
