石英晶体振荡器的作用及电路图形符号

1．石英晶体振荡器的作用  石英晶体振荡器也称石英晶体谐振器，它用来稳定频率和选择频率，是一种可以取代LC谐振回路的晶体谐振元件。

    石英晶体振荡器广泛地应用在电视机、影碟机、录像机、无线通讯设备、电子钟表、数字仪器仪表等电子设备中。

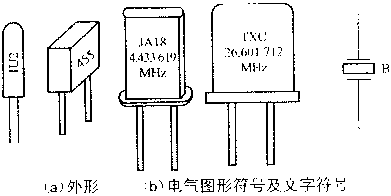

2．石英晶体振荡器的电路图形符号及内部等效电路  石英晶体振荡器在电路中用字母“B”或“BC”（旧标准用“Z”或“X”、“G”等）表示，其内部可以等效为一个品质优良的LC串联谐振回路，如图所示。图中的L为晶片振动时的等效电感（或称动态电感），C为等效电容（或称动态电容），R为等效电阻（或称动态电阻），C0为晶体振荡器内部电容的总和。
