红光 绿光 黄光LED主要参数

　　由于红光、绿光、黄光及其相近色LED的制造材料采用镓(Ga)、砷(As)、磷(P)三种元素，所以将这类LED又称为三元素发光LED。三元素发光LED具有工作电压低，能主动发光，且有一定亮度，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动，加之寿命长（10万小时）等优点，早已广泛用于各类电器中，常用作指示灯。
　　

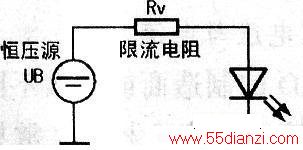

　　三元素发光LED电路很简单，将LED与限流电阻串联后接在电源上即可，如下图所示。只要工作电压(VB)不变，LED便会发出固定亮度的光（事实上，LED亮度会随着环境温度的上升而微微减弱）。若要改变发光强度，可以通过改变限流电阻的阻值来实现。

　　(1)LED的伏安曲线

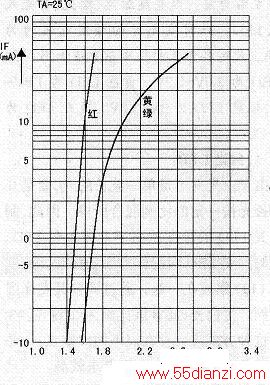

  LED的伏安曲线表示LED正向电压（VF，表示正向PN结压降，可以理解为工作电压）与正向电流（IF，表示正向PN结电流）之间的关系。直径为5mm的标准红、绿、黄LED的伏安曲线如下图所示。红色LED的正向电压约为1.5V，绿色或黄色LED的正向电压约为1.7V。一旦LED导通后，LED正向电流会随LED正向电压的升高而迅速增大，例如：红光LED正向电流从5mA升达10mA，但正向电压变化仅0.2V。这类二极管的典型工作电流为10mA，此时红色LED的正向电压约为1.6V，绿色或黄色LED的正向电压约为2V。

　　
　　在实际运用中，红光、绿光、黄光LED的工作电流通常设计为5mA～10mA，其串联的限流电阻的阻值可以按R-(VCC-VF)/IF进行计算，VCC表示电源电压。例如：现给一只5V电源接一只绿色指示灯，其正向电流计划为10mA，则限流电阻R=(5V-2V)/10mA=300Ω。
　　
　　提示：在分析电路时，普通红光、绿光、黄光LED工作电流可按每只10mA，正向电压可按每只2V进行估算。
　　
　　(2)发光色彩

    LED的发光色彩和发光效率与制作LED的材料和制作工序有关。制造LED的材料不同，就会产生具有不同能量的光子，控制LED发出光的波长，就可得到对应的发光光谱或颜色。
　　
　　史上第一只LED所使用的材料是砷化镓，其正向PN结压降(VF)为1.424V，发出的光线为红外光谱。另一种常用的LED材料为磷化镓，其正向PN结压降为2.261V，发出的光线为绿光。在LED的制造中，在镓元素中加入不同的比例的砷或磷，理论上就可以生产从红外光一直到绿光范围内任何波长的LED，例如：在镓元素中加入35%砷元素和65%的磷元素，就可得到橙光LED；在镓元素中加入14％砷元素和86%的磷元素，就可得到黄光LED。
　　

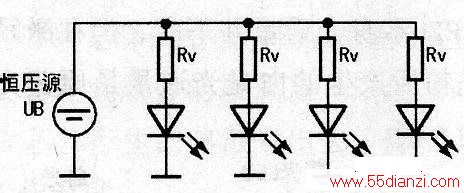

　　从理论上讲，改变LED的正向压降就可改变LED发光的波长，即发光色彩。对于三元素发光LED来说，改变其正向压降，虽发光波长有所变化，但变化范围不大，即彩色差异较小，例如：常见绿光LED的正常发光波长约为550nm，在正向电流、工作电压或环境温度变化时，其发光波长的变化范围仅为25nm，对照光谱，其彩色也仅在纯绿色与青绿色之间微微变化，一般用肉眼难以分辨出来。因此，在实际选用这类LED时，可以忽略不同制造商以及不同批次产品间的差异，并可采用简单并联的方法进行驱动，如下图所示。
