开机打印信息主要内容是彩电在开机时MCU检测硬件的情况。一般来说，开机时MCU首先会检测DDR存储器的版本以及DDR存储器与主芯片之间的通讯是否畅通，紧接着会对引导程序（即U_BOOT）的版本及运行情况进行检测，接下来会检测主程序（即NANDFLASH）的版本和运行情况，最后对USB、音效处理、高频调谐器等总线控制的器件进行检测。只有通过了上述检测，MCU才会发出开机指令。
在上述检测中，若在某一步检测到异常，则电脑会有相应的字符显示，一般也不会再进行下一步检测，自然MCU也不会发出开机指令，则电视机表现为二次不开机故障。例如：打印信息显示只有DDR存储器相关信息，随后便停止显示了，这说明问题就出在DDR存储器或其外围线路上。

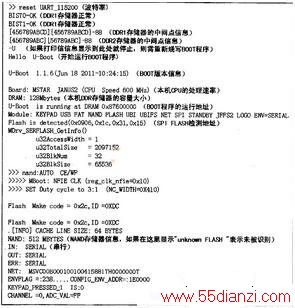

由于打印信息的提示全是英文，还包括一些代码符号，要想完全看懂这些打印信息是很不容易的，但对于故障判断，只要能看懂以“DDR”、“DRAM”、“U–BOOT”、“NAND”等字母为打头的英文提示的含义，就能基本明白彩电的开机程序运行到了什么地方，例如：一台正常的创维8M92机芯液晶彩电的开机打印信息如下图所示（注意：图中括号及括号内文字为笔者所加说明，并非打印信息内容，下同），一开始出现的字符“BISTO”、“BIST1”表示第1、第2测试器件，根据上述检测顺序可以判定其为DDR1存储器和DDR2存储器。

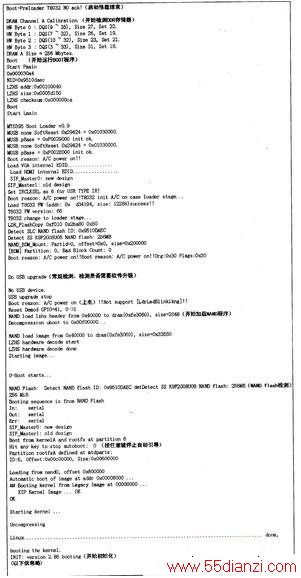

值得一提的是，一台正常彩电的开机打印信息非常多，有的多达数十页，尤其是3D或网络电视，例如一台正常的创维8K86机芯液晶彩电，其开机打印信息就有十多页，最前面有关存储器的信息如下图所示。
提示：DDR（DoubLEDataRate）是DDRSDRAM的简称，表示双倍速率同步动态随机存储器，是在SDRAM内存基础上发展而来的，仍然沿用SDRAM生产体系。
