5 发光二极管的检测
5.1普通发光二极管的检测
(1)用万用表检测。利用具有×10kΩ挡的指针式万用表可以大致判断发光二极管的好坏。正常时，二极管正向电阻阻值为几十至200kΩ，反向电阻的值为∝。如果正向电阻值为0或为∞，反向电阻值很小或为0,则易损坏。这种检测方法，不能实地看到发光管的发光情况，因为×10kΩ挡不能向LED提供较大正向电流。
如果有两块指针万用表(最好同型号)可以较好地检查发光二极管的发光情况。用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。余下的“-”笔接被测发光管的正极(P区)，余下的“+”笔接被测发光管的负极(N区)。两块万用表均置×10Ω挡。正常情况下，接通后就能正常发光。若亮度很低，甚至不发光，可将两块万用表均拨至×1Ω若，若仍很暗，甚至不发光，则说明该发光二极管性能不良或损坏。应注意，不能一开始测量就将两块万用表置于×1Ω，以免电流过大，损坏发光二极管。
(2)外接电源测量。用3V稳压源或两节串联的干电池及万用表(指针式或数字式皆可)可以较准确测量发光二极管的光、电特性。为此可按图10所示连接电路即可。如果测得VF在1.4~3V之间，且发光亮度正常，可以说明发光正常。如果测得VF=0或VF≈3V,且不发光，说明发光管已坏
5.2红外发光二极管的检测

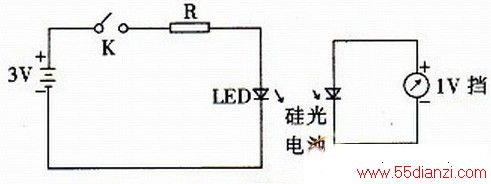

由于红外发光二极管，它发射1~3μm的红外光，人眼看不到。通常单只红外发光二极管发射功率只有数mW,不同型号的红外LED发光强度角分布也不相同。红外LED的正向压降一般为1.3~2.5V.正是由于其发射的红外光人眼看不见，所以利用上述可见光LED的检测法只能判定其PN结正、反向电学特性是否正常，而无法判定其发光情况正常否。为此，最好准备一只光敏器件(如2CR、2DR型硅光电池)作接收器。用万用表测光电池两端电压的变化情况。来判断红外LED加上适当正向电流后是否发射红外光。其测量电路如图8所示。
6 LED封装技术及结构
6.1 LED封装的特殊性
LED封装技术大都是在分立器件封装技术基础上发展与演变而来的，但却有很大的特殊性。一般情况下，分立器件的管芯被密封在封装体内，封装的作用主要是保护管芯和完成电气互连。而LED封装则是完成输出电信号，保护管芯正常工作，输出：可见光的功能，既有电参数，又有光参数的设计及技术要求，无法简单地将分立器件的封装用于LED.
LED的核心发光部分是由p型和n型半导体构成的pn结管芯，当注入pn结的少数载流子与多数载流子复合时，就会发出可见光，紫外光或近红外光。但pn结区发出的光子是非定向的，即向各个方向发射有相同的几率，因此，并不是管芯产生的所有光都可以释放出来，这主要取决于半导体材料质量、管芯结构及几何形状、封装内部结构与包封材料，应用要求提高LED的内、外部量子效率。常规Φ5mm型LED封装是将边长0.25mm的正方形管芯粘结或烧结在引线架上，管芯的正极通过球形接触点与金丝，键合为内引线与一条管脚相连，负极通过反射杯和引线架的另一管脚相连，然后其顶部用环氧树脂包封。反射杯的作用是收集管芯侧面、界面发出的光，向期望的方向角内发射。顶部包封的环氧树脂做成一定形状，有这样几种作用：保护管芯等不受外界侵蚀;采用不同的形状和材料性质(掺或不掺散色剂)，起透镜或漫射透镜功能，控制光的发散角;管芯折射率与空气折射率相关太大，致使管芯内部的全反射临界角很小，其有源层产生的光只有小部分被取出，大部分易在管芯内部经多次反射而被吸收，易发生全反射导致过多光损失，选用相应折射率的环氧树脂作过渡，提高管芯的光出射效率。用作构成管壳的环氧树脂须具有耐湿性，绝缘性，机械强度，对管芯发出光的折射率和透射率高。选择不同折射率的封装材料，封装几何形状对光子逸出效率的影响是不同的，发光强度的角分布也与管芯结构、光输出方式、封装透镜所用材质和形状有关。若采用尖形树脂透镜，可使光集中到LED的轴线方向，相应的视角较小;如果顶部的树脂透镜为圆形或平面型，其相应视角将增大。
一般情况下，LED的发光波长随温度变化为0.2-0.3nm/℃，光谱宽度随之增加，影响颜色鲜艳度。另外，当正向电流流经pn结，发热性损耗使结区产生温升，在室温附近，温度每升高1℃，LED的发光强度会相应地减少1%左右，封装散热;时保持色纯度与发光强度非常重要，以往多采用减少其驱动电流的办法，降低结温，多数LED的驱动电流限制在20mA左右。但是，LED的光输出会随电流的增大而增加，目前，很多功率型LED的驱动电流可以达到70mA、100mA甚至1A级，需要改进封装结构，全新的LED封装设计理念和低热阻封装结构及技术，改善热特性。例如，采用大面积芯片倒装结构，选用导热性能好的银胶，增大金属支架的表面积，焊料凸点的硅载体直接装在热沉上等方法。此外，在应用设计中，PCB线路板等的热设计、导热性能也十分重要。
6.2 封装结构类型
自上世纪九十年代以来，LED芯片及材料制作技术的研发取得多项突破，透明衬底梯形结构、纹理表面结构、芯片倒装结构，商品化的超高亮度(1cd以上)红、橙、黄、绿、蓝的LED产品相继问市，如表1所示，2000年开始在低、中光通量的特殊照明中获得应用。LED的上、中游产业受到前所未有的重视，进一步推动下游的封装技术及产业发展，采用不同封装结构形式与尺寸，不同发光颜色的管芯及其双色、或三色组合方式，可生产出多种系列，品种、规格的产品。
LED产品封装结构的类型如表2所示，也有根据发光颜色、芯片材料、发光亮度、尺寸大小等情况特征来分类的。单个管芯一般构成点光源，多个管芯组装一般可构成面光源和线光源，作信息、状态指示及显示用，发光显示器也是用多个管芯，通过管芯的适当连接(包括串联和并联)与合适的光学结构组合而成的，构成发光显示器的发光段和发光点。表面贴装LED可逐渐替代引脚式LED,应用设计更灵活，已在LED显示市场中占有一定的份额，有加速发展趋势。固体照明光源有部分产品上市，成为今后LED的中、长期发展方向。
6.3 引脚式封装
LED脚式封装采用引线架作各种封装外型的引脚，是最先研发成功投放市场的封装结构，品种数量繁多，技术成熟度较高，封装内结构与反射层仍在不断改进。标准LED被大多数客户认为是目前显示行业中最方便、最经济的解决方案，典型的传统LED安置在能承受0.1W输入功率的包封内，其90%的热量是由负极的引脚架散发至PCB板，再散发到空气中，如何降低工作时pn结的温升是封装与应用必须考虑的。包封材料多采用高温固化环氧树脂，其光性能优良，工艺适应性好，产品可*性高，可做成有色透明或无色透明和有色散射或无色散射的透镜封装，不同的透镜形状构成多种外形及尺寸，例如，圆形按直径分为Φ2mm、Φ3mm、Φ4.4mm、Φ5mm、Φ7mm等数种，环氧树脂的不同组份可产生不同的发光效果。花色点光源有多种不同的封装结构：陶瓷底座环氧树脂封装具有较好的工作温度性能，引脚可弯曲成所需形状，体积小;金属底座塑料反射罩式封装是一种节能指示灯，适作电源指示用;闪烁式将CMOS振荡电路芯片与LED管芯组合封装，可自行产生较强视觉冲击的闪烁光;双色型由两种不同发光颜色的管芯组成，封装在同一环氧树脂透镜中，除双色外还可获得第三种的混合色，在大屏幕显示系统中的应用极为广泛，并可封装组成双色显示器件;电压型将恒流源芯片与LED管芯组合封装，可直接替代5-24V的各种电压指示灯。面光源是多个LED管芯粘嵩谖⑿蚉CB板的规定位置上，采用塑料反射框罩并灌封环氧树脂而形成，PCB板的不同设计确定外引线排列和连接方式，有双列直插与单列直插等结构形式。点、面光源现已开发出数百种封装外形及尺寸，供市场及客户适用。
6.4 表面贴装封装
在2002年，表面贴装封装的LED(SMD LED)逐渐被市场所接受，并获得一定的市场份额，从引脚式封装转向SMD符合整个电子行业发展大趋势，很多生产厂商推出此类产品。
早期的SMD LED大多采用带透明塑料体的SOT-23改进型，外形尺寸3.04×1.11mm,卷盘式容器编带包装。在SOT-23基础上，研发出带透镜的高亮度SMD的SLM-125系列，SLM-245系列LED,前者为单色发光，后者为双色或三色发光。近些年，SMD LED成为一个发展热点，很好地解决了亮度、视角、平整度、可*性、一致性等问题，采用更轻的PCB板和反射层材料，在显示反射层需要填充的环氧树脂更少，并去除较重的碳钢材料引脚，通过缩小尺寸，降低重量，可轻易地将产品重量减轻一半，最终使应用更趋完美，尤其适合户内，半户外全彩显示屏应用。
6.5 功率型封装
LED芯片及封装向大功率方向发展，在大电流下产生比Φ5mmLED大10-20倍的光通量，必须采用有效的散热与不劣化的封装材料解决光衰问题，因此，管壳及封装也是其关键技术，能承受数W功率的LED封装已出现。5W系列白、绿、蓝绿、蓝的功率型LED从2003年初开始供货，白光LED光输出达1871m,光效44.31m/W绿光衰问题，开发出可承受10W功率的LED,大面积管;匕尺寸为2.5×2.5mm,可在5A电流下工作，光输出达2001m,作为固体照明光源有很大发展空间。
