主板是电脑系统中最大的一块电路板，是整个电脑的中枢，所有部件及外设都是通过它与处理器连接在一起的，并进行通信，然后由处理器发出相应的操作指令，执行相应的操作，所以，主板是把CPU、存储器、输入输出设备连接起来的“纽带”。
主板的英文名字叫做“Mainboard”或“Motherboard”，简称M/B。主板上布满了各种电子元件、插槽、接口等。它为CPU、内存和各种功能（声、图、通信、网络、TV， SCSI等）卡提供安装插座（槽）；为各种磁／光存储设备、打印和扫描等1/O设备以及数码相机、摄像头、调制解调器等多媒体和通信设备提供接口。电脑正常运行时对系统内存、存储设备和其他1/O设备的操控都必须通过主板来完成，因此，电脑的整体运行速度和稳定性在相当程度上取决于主板的性能。

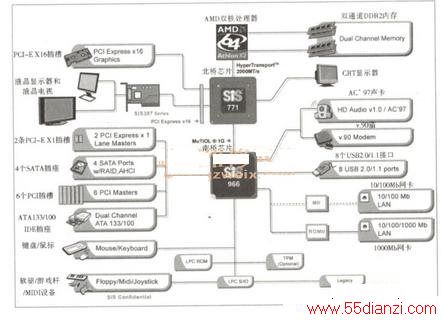

随着主板的不断发展，主板的功能也在不断变化，为了支持不同的硬件设备，主板通常采用不同的架构来满足用户的需求。下图所示为主板的架构图，用户通过此图可以清楚地了解主板所支持的功能。
由于主板上的电子元器件非常多，而主板的地方又有限，所以，主板上的各个元器件通常采用缩写的方式进行标注，下图所示为IDE接口的标识。
1．硬盘和软驱
（1）PRIIDE、IDE1及SECIDE、IDE2等表示硬盘和光驱接口的主、副接口。
（2）SATA1、SATA2或JSATA1、JSATA2等表示硬盘串行接口。
（3）FLOPPY或FDD1表示软驱接口。
注意：
在接口周围有针脚顺序提示，如1，2、33，34及39，40数字指示。我们使用的软驱线和硬盘线红线靠近1的位置。
2.CPU插座LGA1366、LGA1155、LGA775、Socket478、Socket939、SocketAM2+、SocketAM3＋表示插座类型。
3．内存插槽DIMM0、DIMM1和DDR1、DDR2、DR3表示所使用内存插槽的序号。
4．扩展槽PCIE1、PCIE2、PCIE16、PCI1、PCI2、AGP、CNR、ACR等表示主板的扩展槽类型。
5．电源接口
（1）ATX1或JATXPWRI表示24针或20针ATX电源接口。
（2）ATX12V或ATX2表示CPU供电的专用12V接口（两黄，两黑，共4根）。
（3）ATXP5或JATXPWR2表示内存供电接口（颜色为一红，两橙，3黑，共6根）。
6．风扇接口
（1）CPU-FATN1表示CPU风扇。
（2）PWR-FANI表示电源风扇。
（3）CAS-FAN1、CHASSISFAN和SYSFAN等表示机箱风扇电源接口。
（4）FRONTFAN表示前置机箱风扇。
（5）REARFAN表示后置机箱风扇。
7．面板接口
（1）F-PANEL或FRONTPNL1表示前置面板接口。
（2）PANELI表示面板1。
（3）RESET或RST表示复位。
（4）LED表示半导体发光二极管，有正、负极区别。当接反时不发光，其正常工作电压红、绿、黄色1.8～2.5V，蓝色4V左右，白色5V。
（5）PWR-SW或PW-ON表示电源开关。
（6）PWR-LED表示电源指示灯。
（7）ACPI-LED表示高级电源管理状态指示灯。
（8）TURBO-LED或TB-LED表示加速状态指示灯。
（9）HD-LED或IDE-LED表示硬盘指示灯。
（10）SCSI-LED表示SCSI硬盘工作状态指示灯。
（11）HD＋和HD－表示硬盘指示灯的正极和负极，其他如MPD＋和MPD－、PW＋和PW－。
（12）SPEAKER或SPK表示主板喇叭接口。
（13）BZ1表示峰鸣器。
（14）KB-LOCK或KEYLOCK表示键盘锁接口。
（15）TURBOS/W表示加速转换开关接口。
8．外设接口
（1）LPT1或PARALL表示打印机接口。
（2）COMI和COM2表示串行通信端口，它也是外置调制解调器接口。
（3）RJ45表示内置网卡接口。
（4）RJI1表示内置调制解调器接口。
（5）USB或USB1及USB2、FNTUSB等表示主板前置或后置USB接口。
（6）MSE/KYBD表示鼠标和键盘接口。
（7）CD-IN1和JCD表示CD音频输入接口。
（8）AUX-INI和JAUX表示线路音频输入接口。
（9）JAUDIO或AUDIO表示板载音频输出接口。如果用户的机箱有前置耳机和话筒插孔，并且其接口符合板载AUDIO接口，可以方便地同时使用前置和后置音频输出，而不必来回地拔插耳机和话筒。
（10）F-AUDIO表示前置音频输入／输出接口。
（11）MODEMIN1表示内置调制解调器输入接口。
