断路器的分类及结构

断路器的分类及结构

点击数:7414 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   电工电器基础

  断路器用于正常工作时容易过载的电路中,原理是利用双金属片受热变形使触点分离。与易熔线和熔断丝相比,特点是可重复使用。按作用形式分两类:

  1、断续作用式:过载变形自动切断,冷却后自动复位,如此反复直到电路不过载(报警与限流)。

  2、按钮复位式:排除故障后,须按下按钮手动复位。

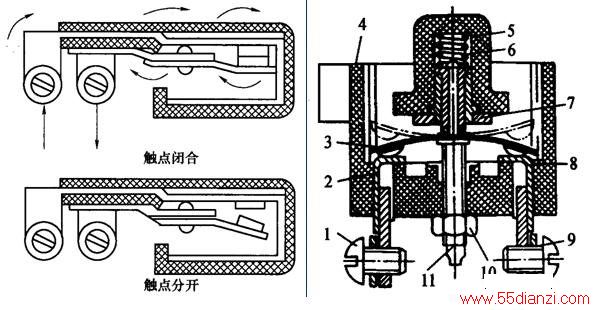

  断路器结构:

  l、9-接线柱;

  2、8-静触点;

  3-双金属片动触点;

  4-绝缘外套;

  5-按钮;

  6-弹簧;

  7-复位垫圈;

  10-锁紧螺母;

  11-调整螺钉
