变频器在工作时，对电网及其他数字电子设备产生干扰的频谱分量电磁兼容性特点而专门设计的。能有效抑制沿电源线传播的传导干扰。
变频器滤波器有输入滤波器和输出滤波器两种。

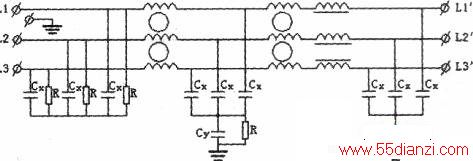

一种常用的输入滤波器内部电路结构如下图所示，可见其主要由线圈、电容器和电阻等元件构成。
输出滤波器与输入滤波器有一定的区别．一是线圈的匝数不同，输入滤波器线圈的匝数稍多。这是由于输入端的谐波是由于二极管整流电路、电容充电电路形成的，电源对变频器的输入电流实际上就是电容器的充电电流，这里的谐波频率略低：输出电流中的高次谐波分量频率较高，等于载波频率：因此，输入滤波器线圈的绕制圈数稍多于输出滤波器。两者之间的第二个区别是电路结构不同，各滤波器生产厂家都会在滤波线圈两端加接电容器，但在输出滤波器的电路结构中，靠近变频器的一侧不允许有电容器，在电动机一侧连接的电容器也应串入限流电阻。一款输出滤波器的内部电路如下图所示。

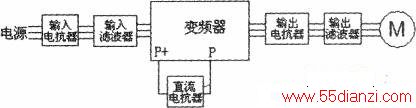

输入电抗器、输入滤波器、直流电抗器、变频器、输出滤波器、输出电抗器以及与电动机之间的连接示意图见下图。
