断路器的电气控制回路

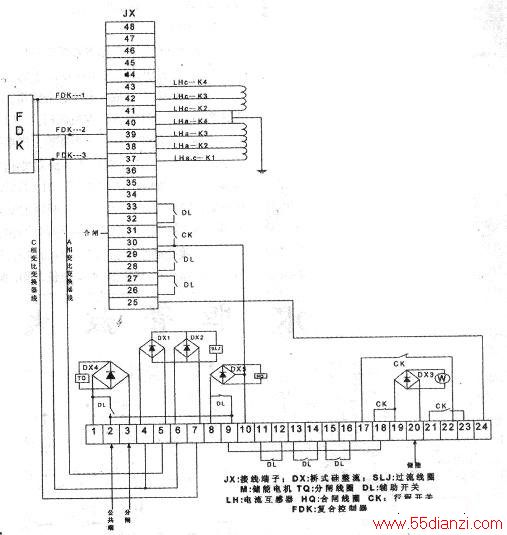

　　断路器若要进行遥控操作时，实现对用电系统的自动分、合与保护，就必须要求操动机构具有一个专门的电气控制回路来控制操作机构。根据外来的操作命令，完成断路器的分、合闸、重合闸、自由脱扣等自动操作和进行联锁。下图为电控操动机构内部接线图。

　　

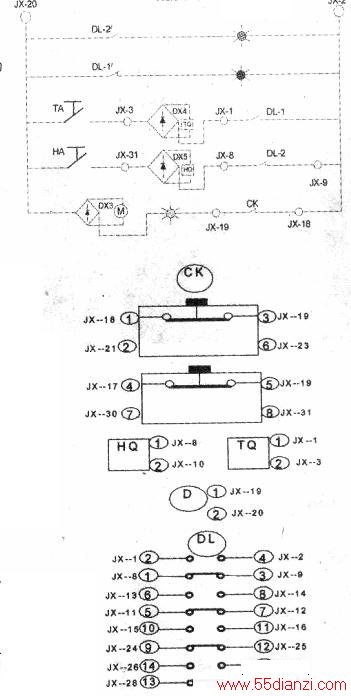

　　结合实际情况和工作需要，在机房配电室内，添加一远程控制机箱，线路原理图如下图。可以通过分闸或合闸按钮，远程控制高压配电室的断路器。例如，当按下合闸按钮HA后，接通合闸线圈，带动操动机构的半轴顺时针转动，断路器的触臂完成合闸动作，行程开关到位接通电动机储能，同时辅助开关DL也到位，DL-2断开，DL-2/接通，红灯点亮：同理按下分闸按钮后，实现断路器分闸。
