目前，中国大部分农村或小城镇家庭基本上都是采用双线供电，他们根本就没有安装避雷地线或防护地线的概念，因此，很多公司的LCD平板电视机采用三芯插头供电，这对于他们来说基本没有用处。
在一些小县城，部分居民已慢慢开始知道有地线的概念，但在家庭电源插头座安装的时候，一般人只知道电源线中的火线是带电的，而对中线和地线的性质并不十分清楚；因为，他们用电笔很容易就可以把火线检测出来，而对另外两条电线，他们无法识别。因此，中线和地线互相接错时有发生。

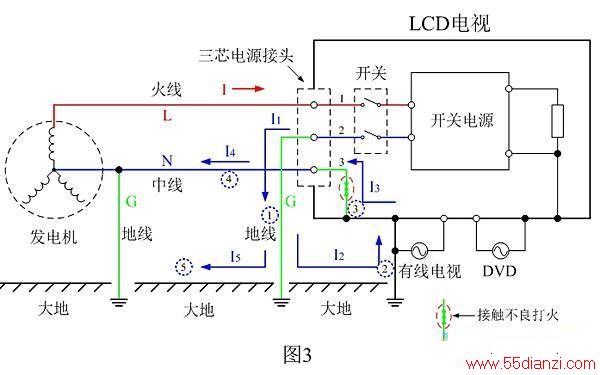

中线和地线互相接错对于小电器以及孤立电器来说是不容易觉察的。有些人为了偷电，还故意不接中线让电表不转。但如果中线和地线互相接错，对于使用三芯电源插头的LCD平板电视机将产生非常大的危害或隐患。当中线和地线互相接错时，相当于图2中电视机的三芯插头、座的2号线与3号线互相交换了位置。图 3就是电网输电线的中线和地线互相接错时，会引起三芯电源插头的LCD平板电视机发生起火故障的工作原理图。
在图3中，当电源开关合上的时候（很多用户长年都不关电视机），220伏交流电（电流I）将通过火线（L）经电源开关的1脚，向开关电源供电。给开关电源供电的另一端相当于电流流出，流出的电流为I1，即电流I1是从电源开关的2脚流出来的。
但电流I1没有按图2中的正常路线直接经中线返回发电机，而是经地线 流入大地，然后电流I1在大地中被分成两路I2和I5 ，I5直接通过大地 返回发电机；而I2则通过大地与电视机的其它地线 （比如有线电视信号线或与电视机连接的其它设备连线）流回到电视机的外壳一端，I2电流经过有线电视信号线接口（仅举其中之一）后变为电流I3；I3再经电视机内的地线 以及电视机的三芯插头3号线接头，从三芯插头3号线接头流出，流出电流变成I4，电流I4再经中线 流回发电机。
在图 3中，由于大地 的距离远远大于大地 的距离，即大地 的回路电阻大于大地 的回路电阻，因此电流I2将大于I5；电流I2将通过有线电视信号线与电视机高频头插口构成电源供电的主要回路。当电流I2通过高频头插口时，因接头处接触电阻比较大将会引起发热，或者当接头处接触不良时将引起打火燃烧。

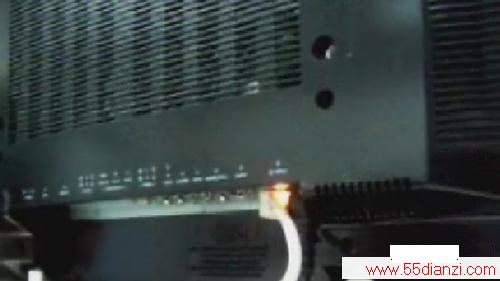

图4就是因中线和地线互相接错，当电视机的高频头插座与有线电视信号线插头接触不良时，产生打火的情况。
除了有线电视信号线可能会引起打火燃烧外，其它与大地有连接的设备（图3中未画出），如PC电脑的RGB信号线（电脑显示器信号线），只要与电视机有连接，均会引起打火燃烧。
实际上很多公司的LCD平板电视机外接信号线接口的地线，都不是直接接到电视外壳的金属板上，如高频头、AV端口、RGB接口等，都是先经过接头与 PCB板的铜皮连接，然后再用引线或螺钉使PCB板的铜皮与电视外壳进行电器接触。因此，所有与PCB板铜皮连接的连线以及接触点都有可能因接触不良或电流密度过大造成起火，图4这种起火情况只是众多起火现象中的之一。
另外，因中线和地线互相接错，引起电子设备打火的情况，并不只限于LCD平板电视机，只是LCD平板电视机这种起火情况比较普遍。如果同一栋大楼有多个用户同时把中线和地线互相接错，这种情况最严重，它相当于多台电子设备的机内地线互相串、并联作为交流电源输入端，再通过大地与发电机或变压器的中线连接，谁家电子设备的机内地线接触不良或导线的截面积过小，就首先过载起火。
很多大楼起火都是由于中线和地线互相接错引起的，所以这种情况应该特别注意。也有人故意把地线当成中线用的，这种偷电行为应该严惩。
