三相异步电动机Y—△降压起动控制

　　Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。
　　

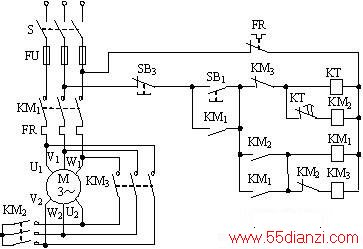

　　按下起动按钮SB1，时间继电器KT和接触器KM2同时通电吸合，KM2的常开主触点闭合，把定子绕组连接成星形，其常开辅助触点闭合，接通接触器KM1。KM1的常开主触点闭合，将定子接入电源，电动机在星形连接下起动。KM1的一对常开辅助触点闭合，进行自锁。经一定延时，KT的常闭触点断开，KM2断电复位，接触器KM3通电吸合。KM3的常开主触点将定子绕组接成三角形，使电动机在额定电压下正常运行。与按钮SB1串联的KM3的常闭辅助触点的作用是：当电动机正常运行时，该常闭触点断开，切断了KT、KM2的通路，即使误按SB1，KT和KM2也不会通电，以免影响电路正常运行。若要停车，则按下停止按钮SB3，接触器KM1、KM2同时断电释放，电动机脱离电源停止转动。
