变频器的几种显示功能

　　1.博世力士乐CVF-G3系列变频器
　　

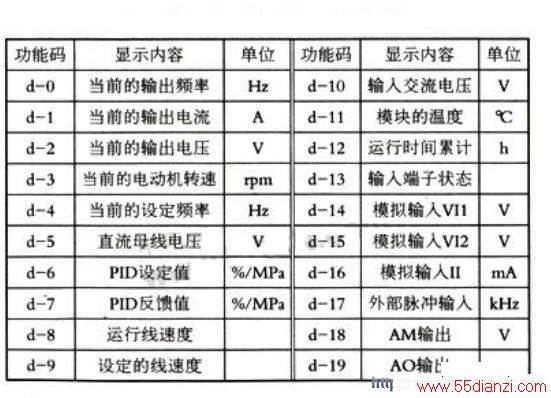

　　博世力士乐CVF-G3系列变频器通过LED屏显示的状态监控参数见下表。由参数L-71、L-51和L-52选择显示的具体内容。其中L-71选择初上电时显示的内容。以及运行时第一个希望显示的内容：L-51和L-52分别选择运行时第二个及第三个希望显示的内容。例如，将L-71设定为0（d-0），L-51设定为1（d-1），L-52设定为2（d-2），那么，初上电时显示的输出频率为0，开始运行后显示的是实际输出频率；按压面板上的“SHIFT”键可循环显示当前的输出频率、输出电流和输出电压。尽管可选择显示的监控参数如表1所示多达20个，但能方便地切换显示的参数只有3个。你要选择3个对运行安全至关重要的参数或你较关心的参数进行设置。运行中若欲查看其他运行参数，可通过重新设定上述3个参数码的方法来实现。变频器的这种功能规范是为了使运行人员能方便快捷地查阅电动机最重要的运行参数。
　　
　　以上所说的显示，能看到的是参数的数值，参数的计量单位在面板上有相关符号。切换显示某个参数时。相关符号下方或上方会有指示灯点亮或者用其他方式给以提示。这里的说明适用于各种变频器。

.

　　2.富士G11S系列变频器　　
　　

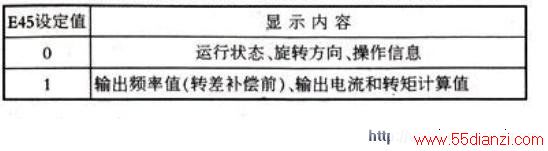

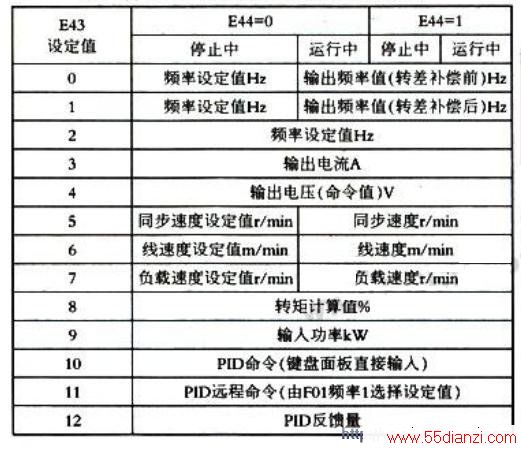

　　富士G11S系列变频器的LED显示器能显示运行中、停止中、频率设定时以及PID设定时的数据。具体显示的内容由参数E43和E44的设定值确定。详见上表。其中，E43设定为10～12。则仅在变频器的PID功能有效时显不。富士G11S系列变频器的LCD显示器可显示内容，由参数E45的设定值选择。参见中表；显示使用的语种由参数E46的设定值决定。见下表。

　　3.森兰SB61系列变频器

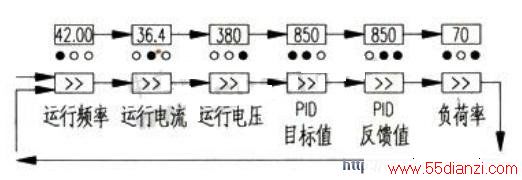

　　森兰SB61系列变频器的显示内容可以通过面板上的“》”键进行直接切换。也可经过功能参数的设置进行程序切换。直接切换需要经常查看的六种数据（运行频率、运行电流、运行电压、PID目标值、PID反馈值和负荷率），可以通过面板上的“》”键进行直接切换，如附图所示。显示数据的下方有三只LED指示灯。它们的亮灭状态按照二进制组合的关系。提示当前显示数据的属性。对于不经常查看的数据，可以通过功能参数的设置进行程序切换显示。如下表所示。
