5．4 IGBT选择
IGBT参数选择不仅要考虑电感支路流入的最大电流，还要考虑整流二极管的反相恢复电流，这两个电流(将脉冲电流换算为有效值)和需满足IGBT的电流降额。集电极的额定电流可表示为：ICr≥(ICrms+Idr_rms)／βef=125A(与工作频率有关)。据此可选择600V／150A的IGBT。
5．5 采样电路设计
采样变压器要求脉冲上升和下降时间短，输出包络检波充放电时常数合适，这样才能保证采样波形完全不失真地反映输出直流电压的变化。
6 实验与测试结果

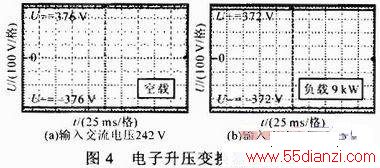

通过电网电源倍压整流产生的直流电压对该电路进行测试。图4a为输入交流电压242 V空载时输出直流电压波形，图4b为输入交流电压194．5 V重载时输出直流电压波形。测试结果表明，空载和重载情况下，正、负母线电压偏差几乎为零；最大输出功率为13 kW；温度与时间漂移产生的正负电压不平衡度不大于0．27％。
7 结论
该电路可以实现功率13 kW、额定对称输出±375 V的直流电压；采样线性度、温度和时间漂移特性优良，应用于交流变换器可有效降低直流分量；该电路可实现更高输出电压的控制，还可用作大功率高压、高精度直流稳压电源。
