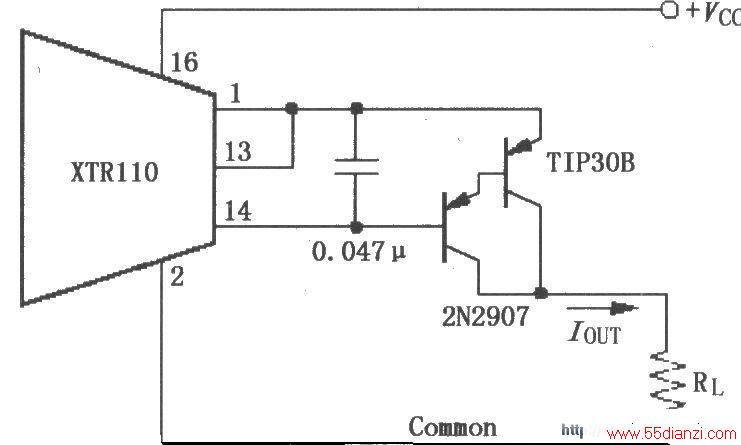

如图所示，该电路采用两个分立PNP三极管组成达林顿管，构成外部PNP晶体管QEXT电路，以扩大输出电流。这里不主张采用集成达林顿管，因为集成达林顿管内部的基极-发射极电阻会引起额外的误差。三极管的功耗取决于电源电压和满刻度输出电流，PMAX=VCCIOUT
本文关键字：晶体管 综合-其它，单元电路 - 综合-其它
