PowerSoC解决开关模式DC-DC转换器的噪声和空间问题

图5:辐射性EMI测量结果；CISPR22 B等级3m.左图为PowerSoC,右图为离散式实现方案，均在供应商评估板上测量得出。

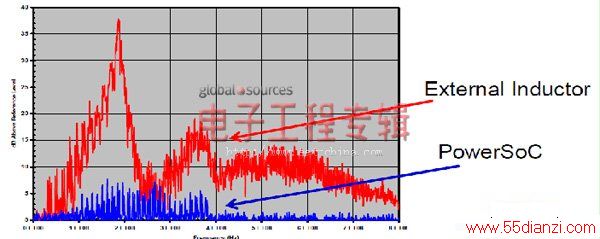

图6:输入接地端子上测量的传导性干扰

　　采用Enpirion PowerSoC的供电Rocket IO应用实例

　　设计制造的子板插到Virtex 5开发板上（图7）。对采用Enpirion装置驱动的开发板和线性稳压器执行同样的抖动测量。分别测量Enpirion PowerSoC有两级滤波和无两级滤波的效果。抖动测量结果如表1所示。

表1. Rocket IO的抖动测量结果

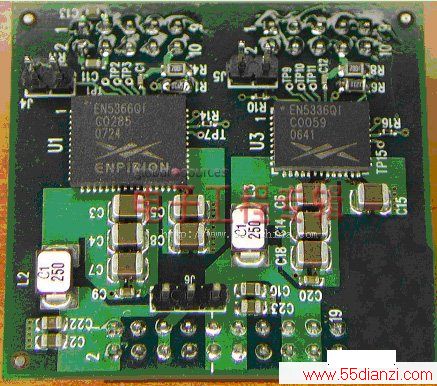

图7:带Enpirion PowerSoC的子板

　　结论

　　对FPGA设计师而言PowerSoC代表强效的新型工具。这种装置能够有效减少从基于线性稳压器的电压转换器向更高效的开关模式转换器转变过程中面临的诸多问题。 PowerSoC具有和线性稳压器相似的覆盖区域，易于设计，同时也拥有开关模式转换器的高效率，却可免去离散式转换器实现方案的噪声和复杂度。

上一页  [1] [2]
