变频器过热检测与保护电路

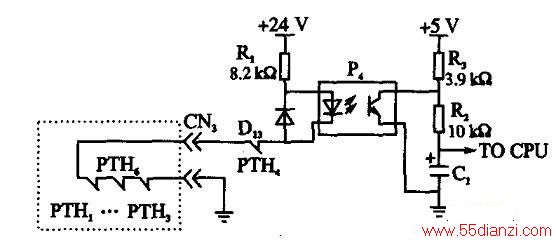

　　变频器中的每一块散热器上都安装一个热敏元件,如下图中所示的PTH1～PTH3,有些变频器在主控板上也安装一个热敏元件,如下图中所示的PTH4。4只热敏元件串联后接光耦元件P4。正常状态下,热敏元件为常闭触点,光耦导通输出信号为0;当散热片过热时热敏元件断开,光耦截止,输出信号为1,该信号经RC滤波后去关闭IGBT的驱动信号并通知CPU发出过热报警信号。
