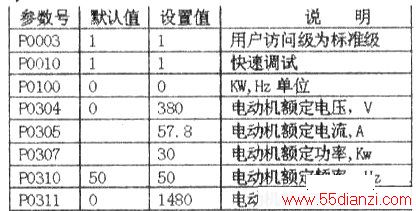

1.电动机参数设置这一级参用户标准访问级参数,把电动机的功率、电压、电流、转速存人到变频器内存中。电动机参数设置如下表所示。在设置参数前一定要做恢复工厂参数设置工作,以防一些重要参数丢失或改写。方法:设定P0010=30.P0970=1,按键盘中的P键,变频器即恢复了工厂参数。
2.控制参数设置这一级参数为用户访问扩展级参数,可显示全部参数。这一级参数为定义端子功能,设定最高最低运行频率。在西门子MM40系列变频器中,DIN1~_DIN5端子,用户可自定义端子的功能。一个端子对应一个参数。
DIN1~DIN5分别对应P0701~P0705。控制参数设置如下表所示。

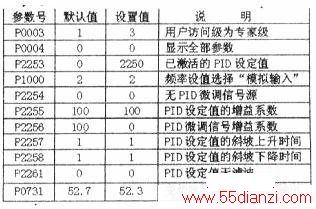

3.目标参数设置本项是设置PID调节器的参数。一般不要改动默认值。目标参数设置如下表所示。

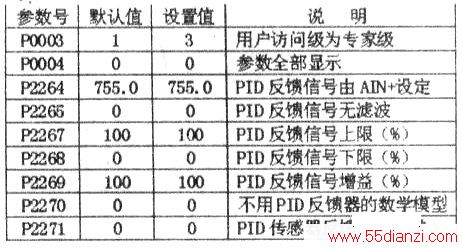

4.反馈参数设置反馈参数也一般用默认值。设置如下表所示。
5.PID参数设置PID参数设置如下表所示。参数设定完毕后,启动变频器,调整Rp电位器,设定运行目标频率。电机将稳定运行在设定的负压目标值内。分类设置变频器参数,使参数设定很清晰明了。
