2）必须接输出接触器的场合必须接输出接触器的情况主要有两种：

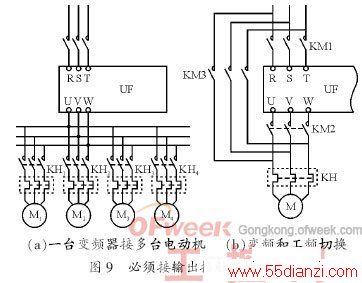

（1）一台变频器接多台电动机这时，每台电动机必须有单独控制的接触器，如图9（a）所示；
（2）变频和工频需要切换这种情况下，当电动机接至工频电源时，必须切断和变频器之间的联系。因此，电动机和变频器之间的接触器是必须的，如图9(b）所示。
问题10 变频器与电动机之间是否需要接热继电器？
和输出接触器类似，当一台变频器只控制一台电动机，且并不要求和工频进行切换时，由于变频器本身具有热保护功能，所以没有必要接热继电器；当一台变频器接多台电动机时，由于每台电动机的容量比变频器小得多，变频器不可能对每台电动机进行热保护。则每台电动机只能分别由各自的热继电器进行保护；当电动机需要在变频和工频之间进行切换控制的情况下，因为在工频运行时，变频器不可能对电动机进行热保护，故热继电器也是必须的。
问题11 热继电器在变频器输出电路中容易误动作，何故？
变频器的输出电流尽管已经和正弦波十分地接近了，但它毕竟还有和载波频率相同的高次谐波成分。因此，在电动机的输出功率相同的情况下，其每相电流的有效值大于工频运行时的相电流。这就是当电动机在额定状态下运行时，热继电器容易误动作的原因。解决的方法有：
1）加大热继电器的动作电流一般说来，热继电器的动作电流应增加10%左右。
2）接入旁路电容在热继电器的发热元件旁边，并联一个旁路电容器，使高次谐波电流不流经热继电器的发热元件，如图10 所示。
问题12 为什么变频器的输出线有时需要加粗？

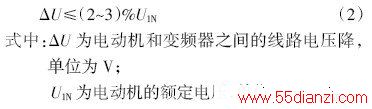

因为变频器的输出电压是和输出频率一起变化的，当输出频率很低时，输出电压也很低。因此，线路上的电压降所占的比例将增大，使电动机实际得到的电压减小，严重时将不能正常运行。一般将电动机和变频器之间的线路电压降规定为

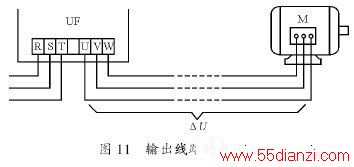

因此，当电动机和变频器之间的距离较远，工作频率又较低的情况下，必须考虑线路电压降的影响，如图11所示。必要时，应适当加粗变频器的输出线。
问题13 电动机和变频器之间的距离较远时应采取哪些措施？
由于变频器输出电压是高频脉冲电压，当电动机和变频器之间的距离较远时，线间的分布电容和电动机的漏磁电感之间有可能因接近于谐振点而导致电动机的输入电压偏高，从而使电动机的槽绝缘容易损坏，或运行时发生振动。
解决的办法，是在变频器的输出侧接入输出电抗器。

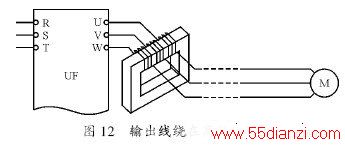

如电动机的容量较小，与变频器的距离又并不很远时，则将变频器的三根输出线按同方向一起绕制在高频磁心上就可以了，如图12所示。
