图6 D/A的测试结果

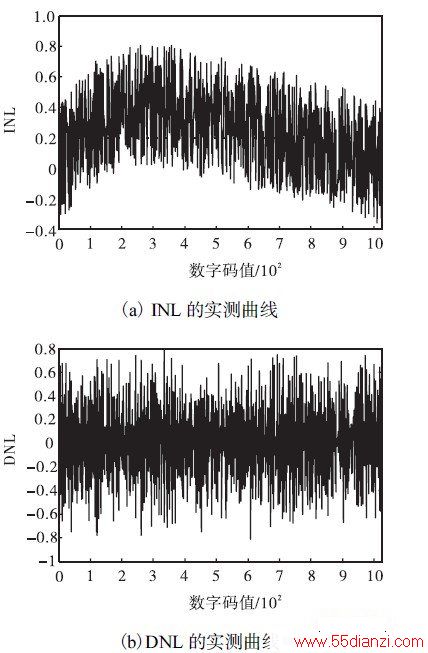

图7 SAR ADC的INL和DNL的实测曲线
表1 显示了10 位SAR ADC 的整体性能。比较流片后测试结果和仿真结果可见所设计的SAR ADC较好地达到了低功耗的设计要求,性能良好。
4 结 语
完成了一款基于开关逻辑结构的SAR ADC 设计。其中的D/A 转换器由温度计码的开关逻辑结构来控制,从而减小了开关的动作频率,降低了整个系统的功耗。测试结果显示,设计的SAR ADC 实现了10 位模数转换功能,转换速率为250 kHz,INL 和DNL 均小于1 个LSB,功耗小于2 mW,表明该电路较好地达到了设计要求。
