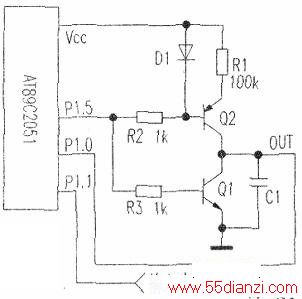

若对A/D的精度和线性度有更高的要求，可采用下图所示电路。增加的元件不多，但性能得到大幅度提高，此时电容为恒流充放电。当P1.5为低电平时，R2、Q2、D1形成恒流源。假定恒流源用IO表示，则：
IO=（D1的结电压-Q2的e-b结电压）／R2……(1)
通常，D1的结电压为0.7V左右，Q2的e-b结电压为0.3V左右，两者在固定的静态工作条件下为定值，因此Io与R2成反比。当R2为定值时，IO为定值，且与电源电压VCC无关，与P1.5输出的低电平的幅度关系不大、，只要保证Q2导通即可。其工作原理为：当P1.5为低电平时，Q1截止，恒流源对电容C1充电。若充电时间为T，则电容c1上的电压为：
Uc=IOxT／C1------(2)
因10和C1为定值，故Uc与充电时间T成正比。
当C1上的电压大于被测的输人电压时，89C2051内部比较器翻转（P3.6变高），CPU只要记下从P1.5变低到P3.6变高的时间即为A/D转换的结果。转换完毕后，P1.5变为高电平，Q2截止，Q1导通，C1通过Q1快速放电，完成A/D转换的复位，为下一次A/D转换作准备。这就是典型的单积分式A／D转换器。
改变R2、C1，可以获得不同速度、不同精度和分辨率的A/D转换器。R2越大，Cl充到2.5V所需时间越长，分辨率越高。若CPU采用12MHz的晶振，定时器T1作为A/D转换时间计数器，当P1.5变低启动A/D转换时，允许T1开始定时，一直计到比较器输出变高为止，若需要8位A/D，可选挥R2=20kΩ，C1从0V充电至2.5V的时间为392μS。
