另外还有标准固件，进行普通电容测量，给出结果，有多个通信接口有效等必要功能。对于DSP，以及内部程序编写更详细的信息，请参考Pcap01的DSP技术手册。您如果对于功能上有任何需求的话，请与acam公司大中国区总代理世强电讯的技术支持人员联系，将会向您提供比较完整的咨询，以及合适的内部固件程序。
5.芯片硬件软件设计方案

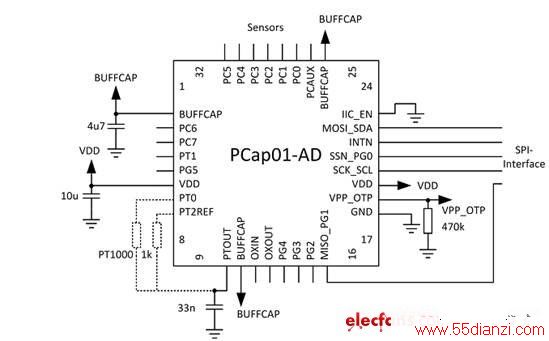

上图为一个典型的Pcap01硬件设计方案，适合于普通的电容式传感器(传感器未在图中标出)。输出的方式为SPI穿行通信方式。可选择带有外部温度传感器温度测量，当然也可使用内部集成温度测量电阻。整体电路设计非常简单，所需元器件数量非常少。大大降低了整个系统的开发难度。
5.应用领域：
电容数字转换器有非常广泛的应用空间，主要应用领域如下：
温湿度传感器 压力传感器 液位传感器
位移传感器 角度传感器 加速度传感器 称重衡器等……..
6.结束语
综上所述，Pcap01单芯片方案将会使您的整体方案设计更加简单，电容测量性能更佳优越和可靠，革新的单芯片电路以及可以自由选择的带有不同补偿方式的固件如线性补偿以及温度线性补偿方式，不仅仅提升了电路测量的水平，同时也进一步提高了传感器本身的测量性能。
