基于Multisim软件的数字钟实验电路的设计和仿真

　　2.5 显示部分

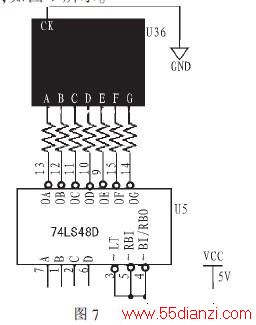

　　显示部分采用74LS48 来进行译码，用于驱动LED-7 段共阴极数码管。由74LS48 和LED-7 段共阴极数码管组成数码显示电路，如图7 所示。

　　译码驱动电路是将“ 秒”、“ 分”、“ 时” 计数器输出的8421BCD 码进行编译，转换为数码管需要的逻辑状态，驱动LED-7 段数码管显示，并且为保证数码管正常工作提供足够的工作电流。若将秒、分、时计数器的每位输出分别与相应七段译码器的输出端连接，在脉冲的作用下，便可进行不同的数字显示。由于使用的译码器74LS48 输出端高电平有效，所以选择共阴极的数码管来与之搭配。

　　3 数字钟电路仿真

　　在电子设计中，EDA 设计和仿真是一个重要的设计环节。在众多的EDA 设计和仿真中，Multisim10 以其强大的仿真设计应用功能， 在电子电路的仿真和设计中得到了广泛应用[6].

　　在完成总体电路设计的基础上，用ultisim10 电子电路仿真软件完成电路的仿真设计。首先对电路的各功能模块进行仿真设计，并对其实现的功能进行调试与仿真，所有的子系统都能够正常运行时，把所有功能模块整合在一起，进行仿真和调试，最终完成整体电路的仿真设计。

　　值得注意的是，在数字钟电路设计过程中，一定要注意检测触发器电路时钟的触发模式，确定是上升沿触发还是下降沿触发，避免在设计过程中出现计数故障；在振荡器设计的过程中，为使振荡器产生精确、稳定的频率，要选择精度较高的电阻器和电容器。

　　4 结束语

　　文中设计和仿真的数字钟电路虽然只是基于实验目的，但是如果需要走时精准的数字钟完全可以通过改进时基信号来得到。具体方法为：用晶体振荡器（CrystalOscillators）产生更加准确的时基信号，其它分频电路、计时电路、译码显示电路等只要保持不变，即可实现。
