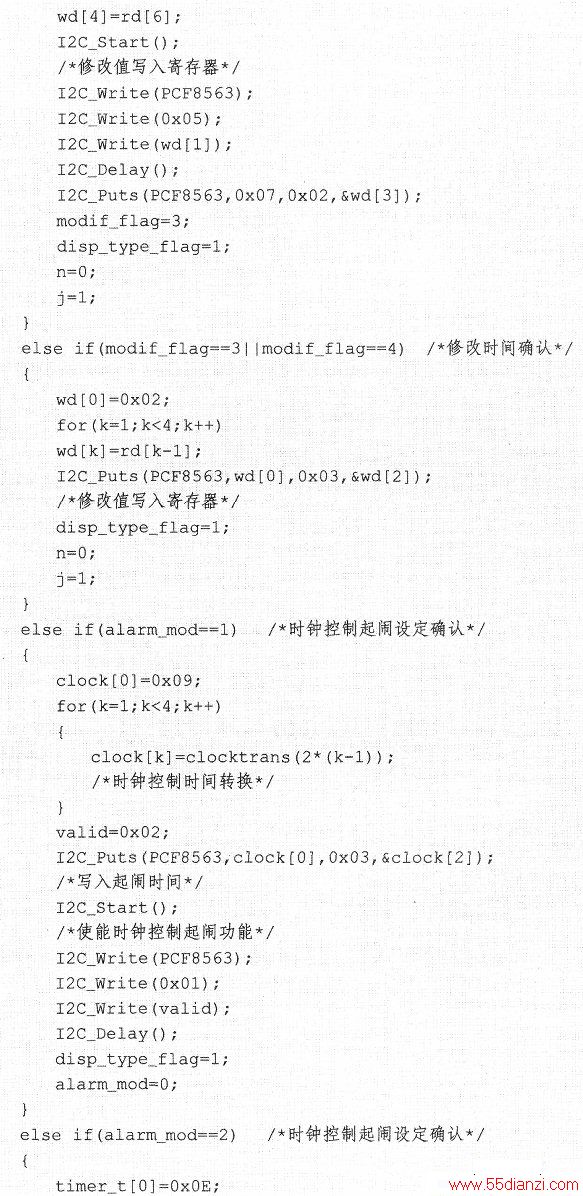

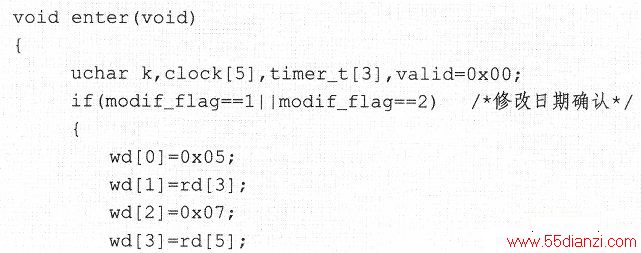

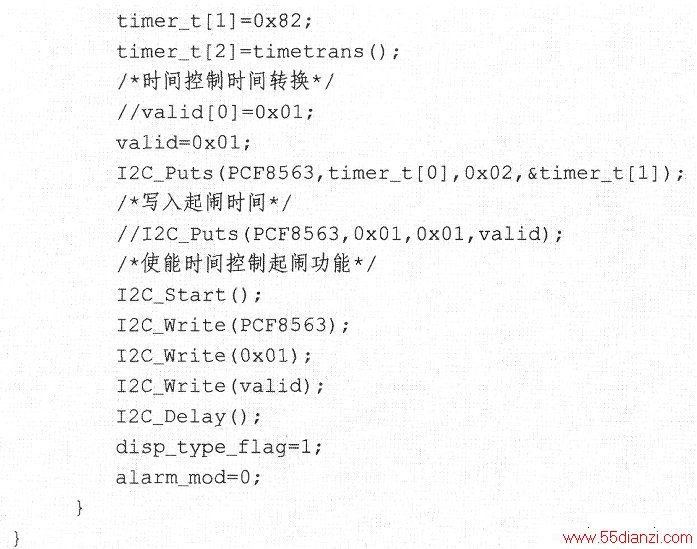

子函数enter()是确认键处理予函数。该函数根据modif_flag和alarm_mod两个标志变量，决定响应的执行任务。

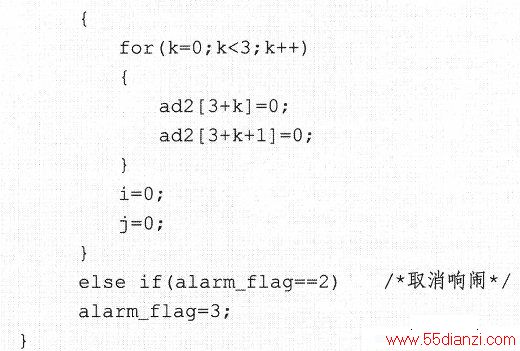

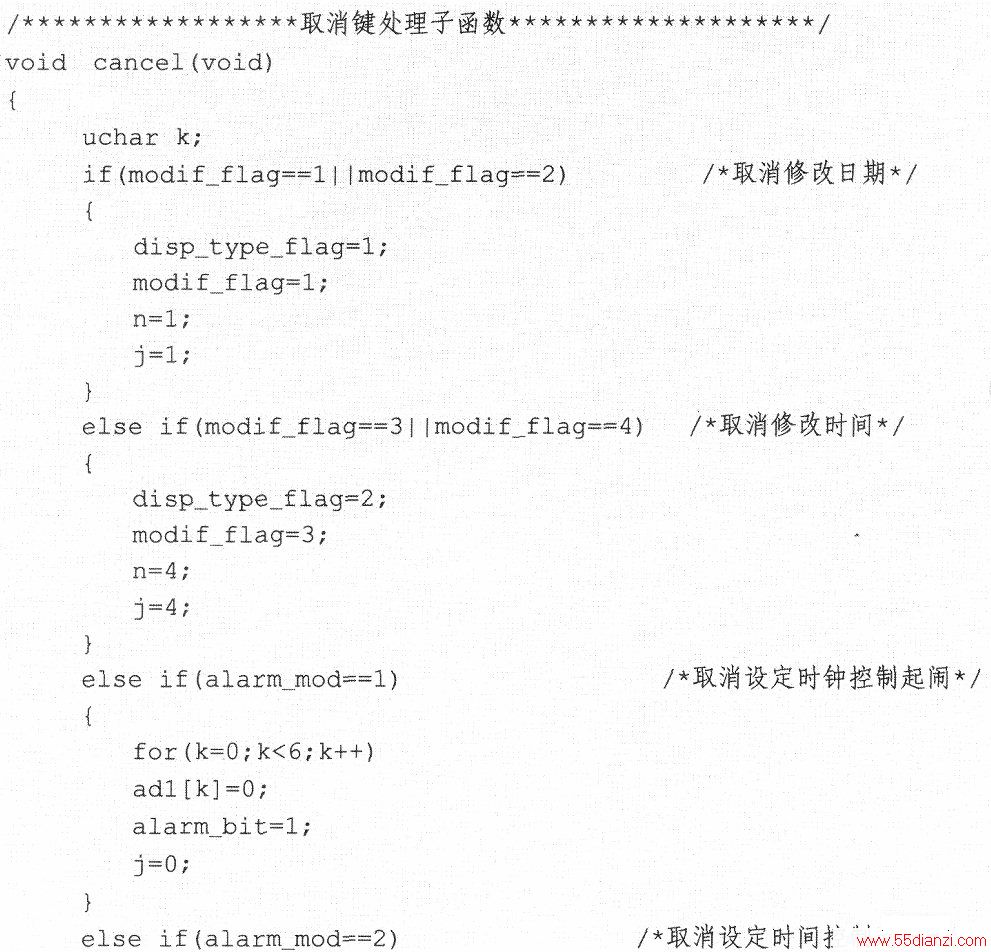

子函数CANcel()是取消键处理子函数。该函数根据modif_flag和alarm_mod两个标志变量，决定响应的执行任务。

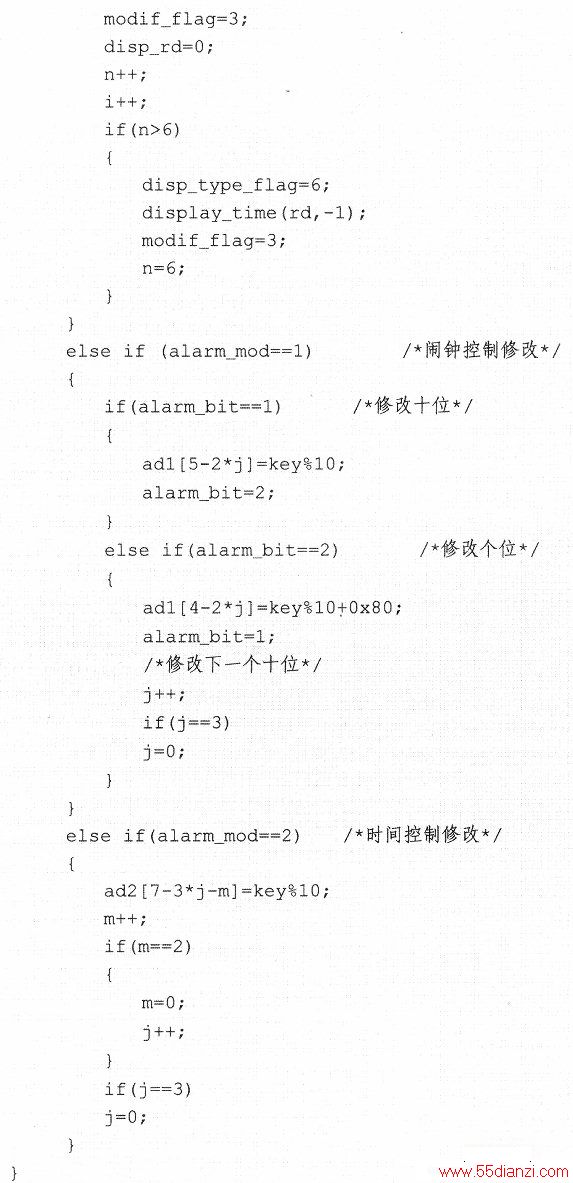

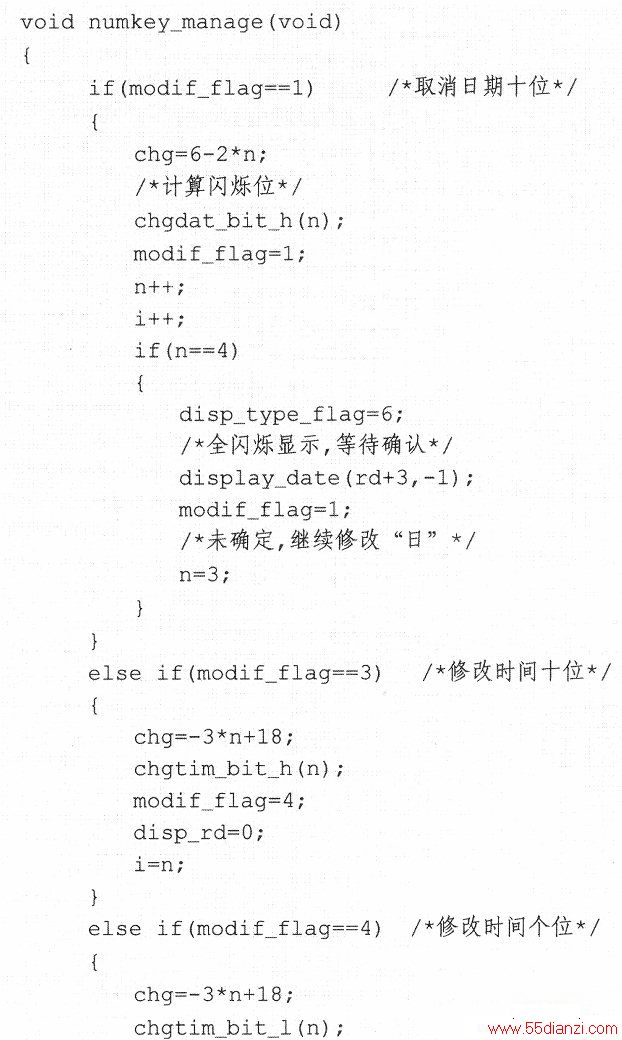

子函数numkey_manage是数字键处理函数，该函数在key_manage()函数中被调用。该函数根据modif_flag和alarm_mod两个标志变量进行时间和起闹时间的修订操作。具体函数如下：

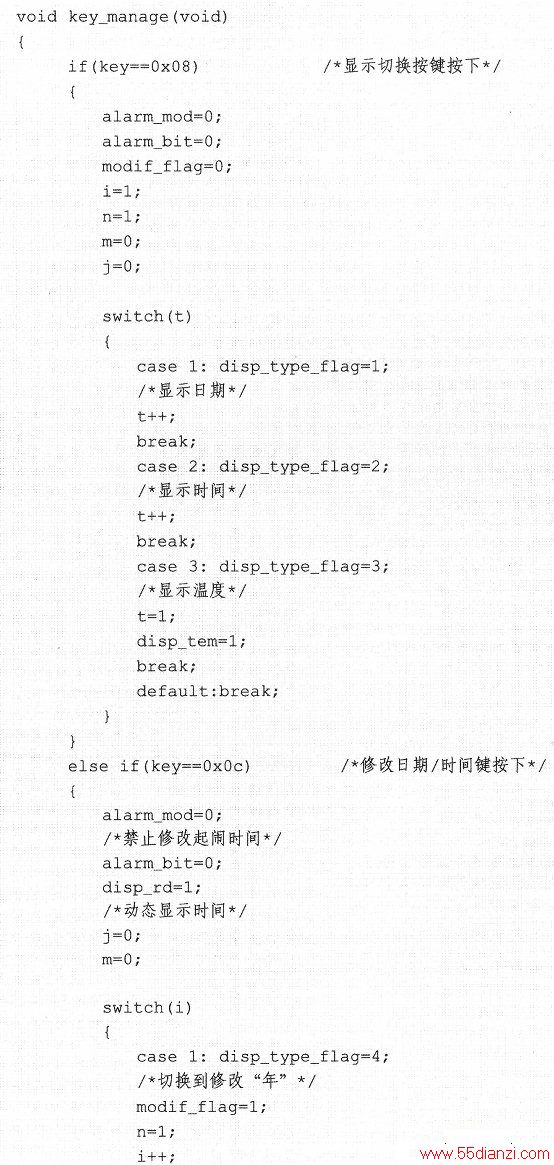

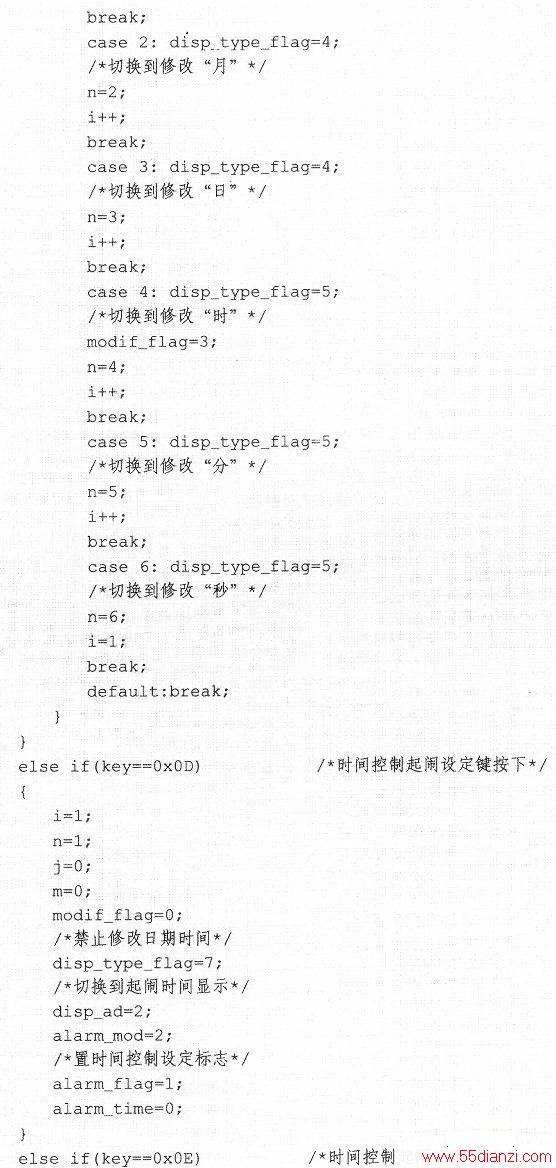

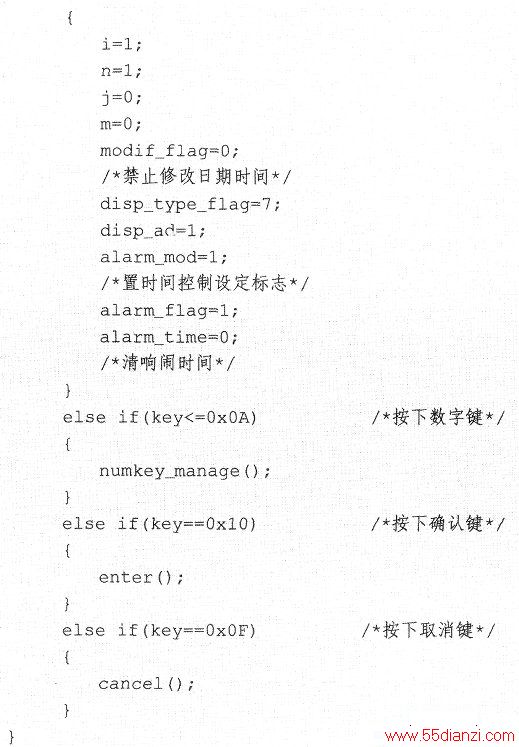

子函数key_manage是按键处理函数。该函数根据键值key的数值，决定执行相应的操作，或者设置相应的标志位，在其他功能函数中，根据这些标志位执行相应的操作。具体函数代码如下：

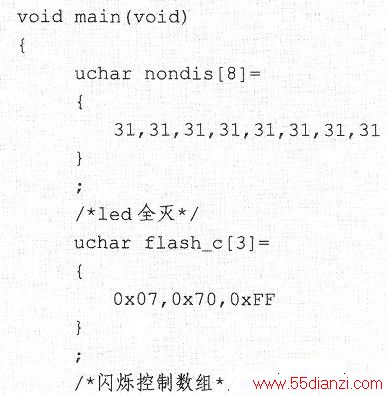

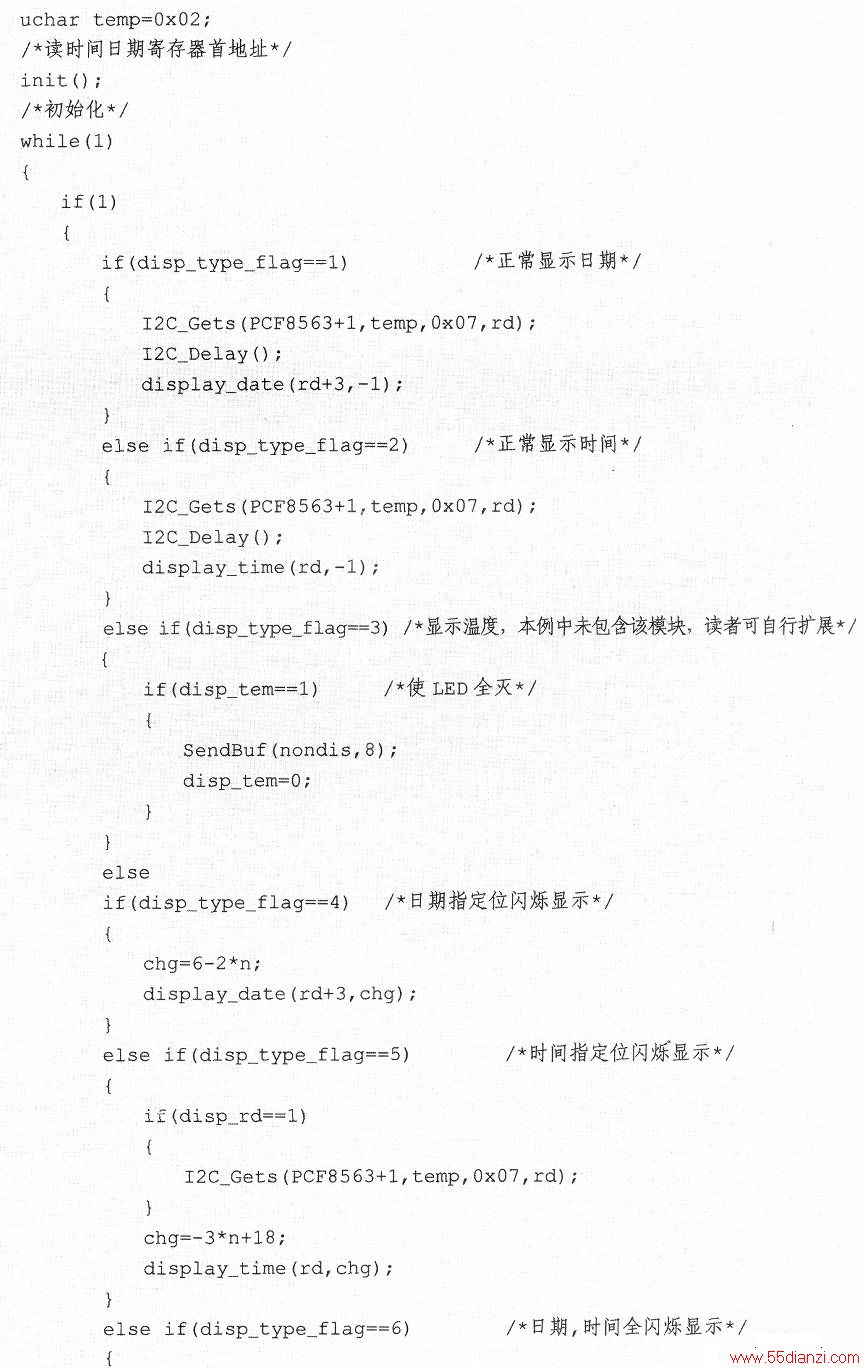

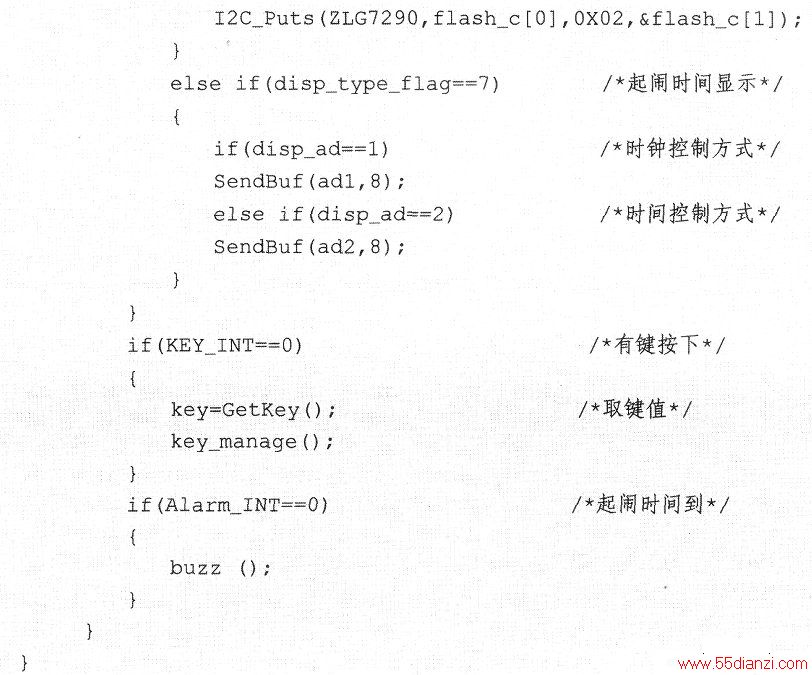

主程序首先进行初始化工作，然后进入whilel(l)的死循环。在该循环内部，通过判断disp_type_flag的数值，决定显示信息；响应按键输入中断和响闹中断，执行相应的处理。具体函数如下：
在程序设计过程中，时间读取、时间显示都不难，只要掌握了IIC总线的传输时序，正确进行IIC总线的控制，就能实现。本程序的难点在于键盘处理部分。由于具有时间设置、闹铃设置等功能，使得键盘处理逻辑比较复杂。为此程序引入了多个标志位，记录系统当前状态。对键盘的响应，就是通过判断各个标志位的状态来决定响应策略的。
集成数字时钟芯片和键盘LED显示驱动芯片的引入，使得该数字钟具有走时准确、显示效果丰富等特点。加入了时间设定和闹铃设定功能，使得本时钟具有良好的可用性。另外读者可以继续扩展其他外设，比如温度传感器，采集环境温度，并在数字钟上进行显示，进一步体现该系统多功能的特点。
