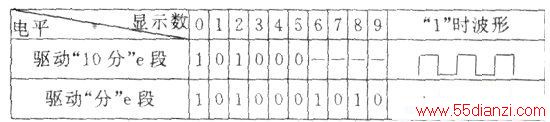

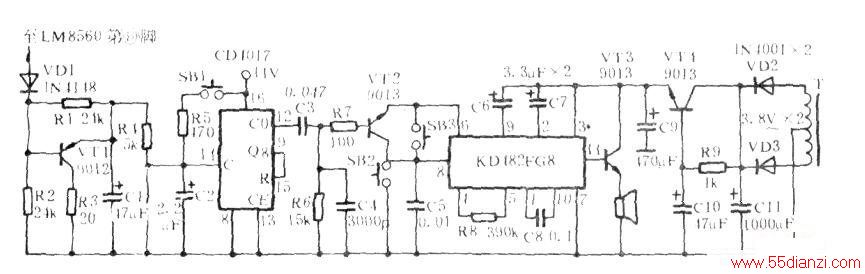

LM8361等时钟块基本上是一个脚驱动一个字段，较易获取整点信号，实现报时功能。LM8560与TMS3450采用扫描式驱动方式工作，每个驱动脚分时交替驱动两个不同的字段，比较复杂。在研究了LM8560各驱动脚的输出情况后选择第10脚即“十分”与“分”显示数码管的七段输出，采用下图电路实现了报时功能。下表列出10脚的输出情况，“l”为高电平、e段亮。由表可列出从01分到00分钟的一小时内10脚将出现8次完整的高电平，分别是：02分，06分，08分，20分，22分，26分，28分，00分钟时。其余时间除了输出为零外是方波脉冲。下图中CD4017接成8进计数器，VT1，Cl等组成脉冲鉴别电路。当10脚输出方波时，在正脉冲的半周VT1不导通、Cl充电。低电平的半周Cl上电压经Rl、R2分压使VT1导通、Cl放电。在电源为11V时C2上电压小于2V，不能引起CD4017计数.10脚输出连续高电平时C2上约9V，CD4017计一个数。满8次时12脚输出一个触发信号经C3、R6微分使VT2导通、短接KD482的8与6脚，完成奏乐与报时打点。图中C2、C4可防止干扰，SB3为慢触发按钮，打点结束后按才有效，SB2为快触发钮，连续按动也有效。
打点的校时需先对准CD4017的计数状态。在刚过正点，数字钟显示01分时每隔大约2秒钟按一下SB1至奏曲打点。再用SB3或SB2校时使之报时与当时之间相符。
(KD482首次通电时报早6点，晚间10点至早5点不报时)。
为保证KD482奏出的乐曲音色优美，整流后加强了滤波措。
原钟使用SL-1076大显示屏，每个宇段由两个发光管串联，所用电源电压较高。

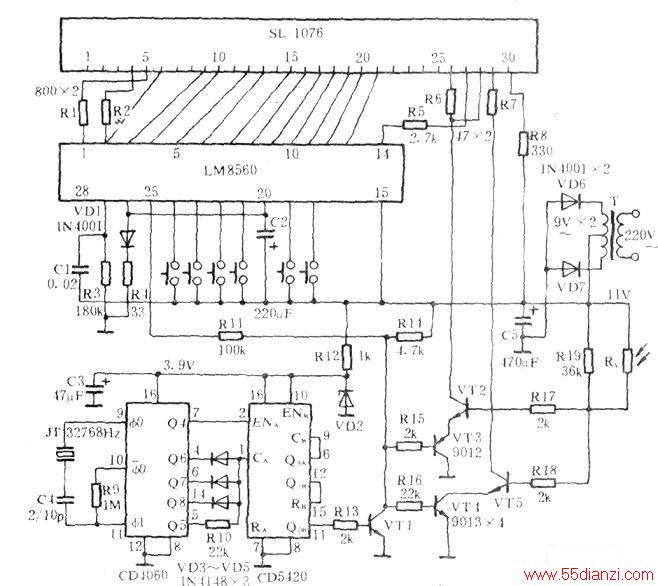

在改用60Hz时间基准时发现因激励功率大晶振很容易损坏，因而改用3.9V稳压源。由下图中的VT1进行电平转换，使经Rll送入的基准频率的电压与时钟块相配称。光敏电阻R'L与VT2、VT5等组成屏显亮度调节，主要是降低晚间亮度，使不致太耀眼。RL选室内散射光下亮阻小于3kΩ，暗阻大于300kΩ者。RL引脚焊于显示屏8、14两个空余焊点上。VT2～VT5的p大于100。
为充分利用原屏功能改为下图中接法，“秒”闪动在显示屏右下角光点，“冒号”为常亮，亮度分别由R5、R8调。“上午”，“下午”亮度用Rl、R2调，R19调晚间亮度。
这两种数字钟不能倒计数，可仔细调整C4使钟略慢，这样以后校正时间就较方便。如日差慢0.5秒，则只需4个月按一下“分设置”按钮即可。用以上方法改制多台效果均好。要注意电子表内的石英晶体较娇，除控制电源电压外还应防止焊接过热、过强振动，勿从引脚根部弯折以免造成底座破裂漏气。否则会引起频偏甚至损坏。其引脚较短，可用φ0.15线弯小圈套上焊接加长。
数字钟只要接线正确一般故障很少。曾遇几种：
1．使用50Hz基准的钟R6、R7各经二极管后接到gv两端。如gv用双线并绕法应将两绕组首尾相接，二极管分接另两端，如接成并接状态显示将不正常。
2．使用60Hz时基的钟，如9V断一线后呈半波整流时，显示亮度会有微微闪动现象。
