一、PIC16C57单片机简介
PIC16C57是CMOS单片机，具有低功耗、高性能、8位全标志等特点；采用RISC技术，只有33条单字节单周期指令，除了程序分支需要2个周期外，其余的指令均为单周期；每条指令的执行时间最快达200 ns．字长12位，指令高度对称，从而比同类的8位单片机压缩一半以上的程序量。
PIC16C57有紫外线可擦除的封装形式和一次编程(OTP)产品。
PIC16C57是28脚双列直插式集成电路芯片．2K X 12位的EPROM( ROM)，80×8位RAM，21条I/O线；片内有7硬件构成的专用寄存器，有2级硬件堆栈，8位实时时钟／计数器RTCC;带有8位可编程的预定标器有监视定时器的WDT(看门狗)。为能可靠工作，WDT含有本身的RC振荡器，工作电压为2.5～6. 25 V。其适用于很多场合。
PIC16C57单片机芯片引脚见图，各引脚功能如下。
●RAO～RA3：1／0输入／输出端口A，对应内部寄存器f5，这是一个4位I/O端口，并可实现位控。
●RBO～RB7:110输入／输出端口B，对应内部寄存器f6，这是一个8位I/O端口，并可实现位控。
●RCO～RC7:1／0输入／输出端口C，对应内部寄存器f7，这是一个8位I/O端口，并可实现位控。
●TOCK1：实现时钟／计数器的输入端，在该端输入的信号上升沿或下降沿可计数，边沿可通过软件选择。
●MCLR（反相）：主复位端，当MLR为低电平时，对PIC16C57单片机复位。
●OSC1:振荡信号输入端，在用石英振荡器时，用于输入外部振荡信号；用RC振荡器时，它接RC电路。在用石英振荡器时，它接石英晶体一端。
●OSC2:振荡信号输出端。在用石英振荡器或用陶瓷振荡器时，通过一个串联电阻R；接振荡晶体的一端；在用RC振荡器时，常当作CLKOUT(CLKOUT= fasc/4)输出。
●VDD：电源电压，一般为5 V(2. 5～6. 25 V)。
●vss：地端。
二、现场温度测量控制仪表

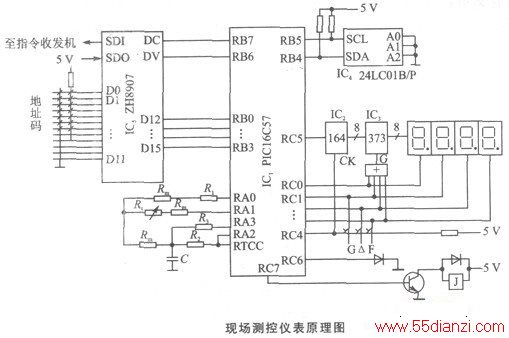

现场温度测量控制代表原理图如下图所示。
1．构成原理
下图中，IC1为PIC16C57单片机，ICz为74LS164位串行输出移位寄存器，IC3为74LS373 8位数据锁存器，lC4为串行三总线协议E2 PROM，IC5为ZH8907编解码器。
单片机PIC16C57的RAO、RA1、RA2、RA3和RTCC构成电阻测温电路，经单片机运算后，通过4位LED显示器进行数据显示，同时从Ez PROM中取出事先输入的控制上下限与此温度值比较，然后通过RC6和RC7输出和显示控制结果，同时通过IC5与主机通信。
2．测温原理
由R1、R2、R3、R1、C、Rm构成的测温电路中，R1代表现场热敏电阻（铜电阻、铂电阻……），Rm为传输导线电阻。
工作时，首先RA0输出高电压，通过电阻R1为C充电，同时由RTCC记录充电时间t1（即
RTCC由0到1反转）。其过程为
然后RA2输出低电平，C通过R2放电至0。
接着RA1输出高电压，通过热敏电阻Rt为C充电，同时由RTCC记录充电时间t2。其过程为：
然后RA2输出低电平，C通过R2放电至0。
随后．RA3输出高电平，通过R。为c充电，RTCC记录这一时间为t3。其过程为：

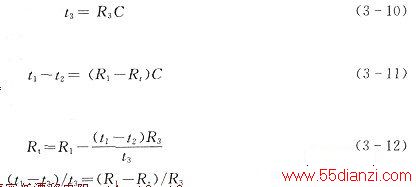

式(3 -8)减式(3-9)得
式(3—1：)除以式(3 -10)得
式中：R1 R3为已知．可选精密低漂移电阻；t1、t2、t3由RTCC计算得来，由此得出现场此温度下的R阻值；通过计算机程序查表或公式运算，即可算出现场温度f。
由式(3 - 12)可知，测量的误差可能与充放电时间t1、t2、t3的计数和电阻R1、R3的选取有关。
如选择低漂移误差电阻（如0. 5%精度），计数分辨率在8位以上，即28—256次计数，则测量精确度可为1%以上；如计数分辨率为16位，即216 -65 535次计数，则测量精度可为0．1%以上，效果非常理想。
3．现场单元功能
该单元表前机板只设三个按键：模式转换键F、数字移位键G和增量键“▲”。

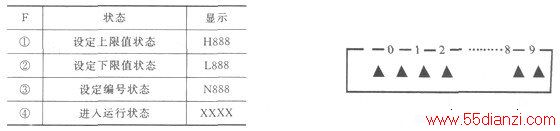

每按一次模式转换键F，仪表循环进行如表所列的状态。
在①、②、③状态时，又通过移位键G和增量键“▲”对原来的数据进行修改。每按一次移位键，显示器上闪烁显示要输人数据的这一位。输人数据可通过增量键“▲”进行，输入完后，按移位键，闪烁将移向下一位，同时这一位已输入的数据存人EE PROM。
每按一次增量键“▲”，显示器上将显示一次增量的结果，如下图所示。
现场单元功能表
4．数据的传输
本现场单元在向主机发送数据之前，首先接收主机所要求的信息，依次进行发送。

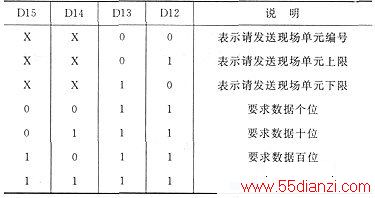

IC5编解码器通过D12 - D15给出这一要求，详见下表。
