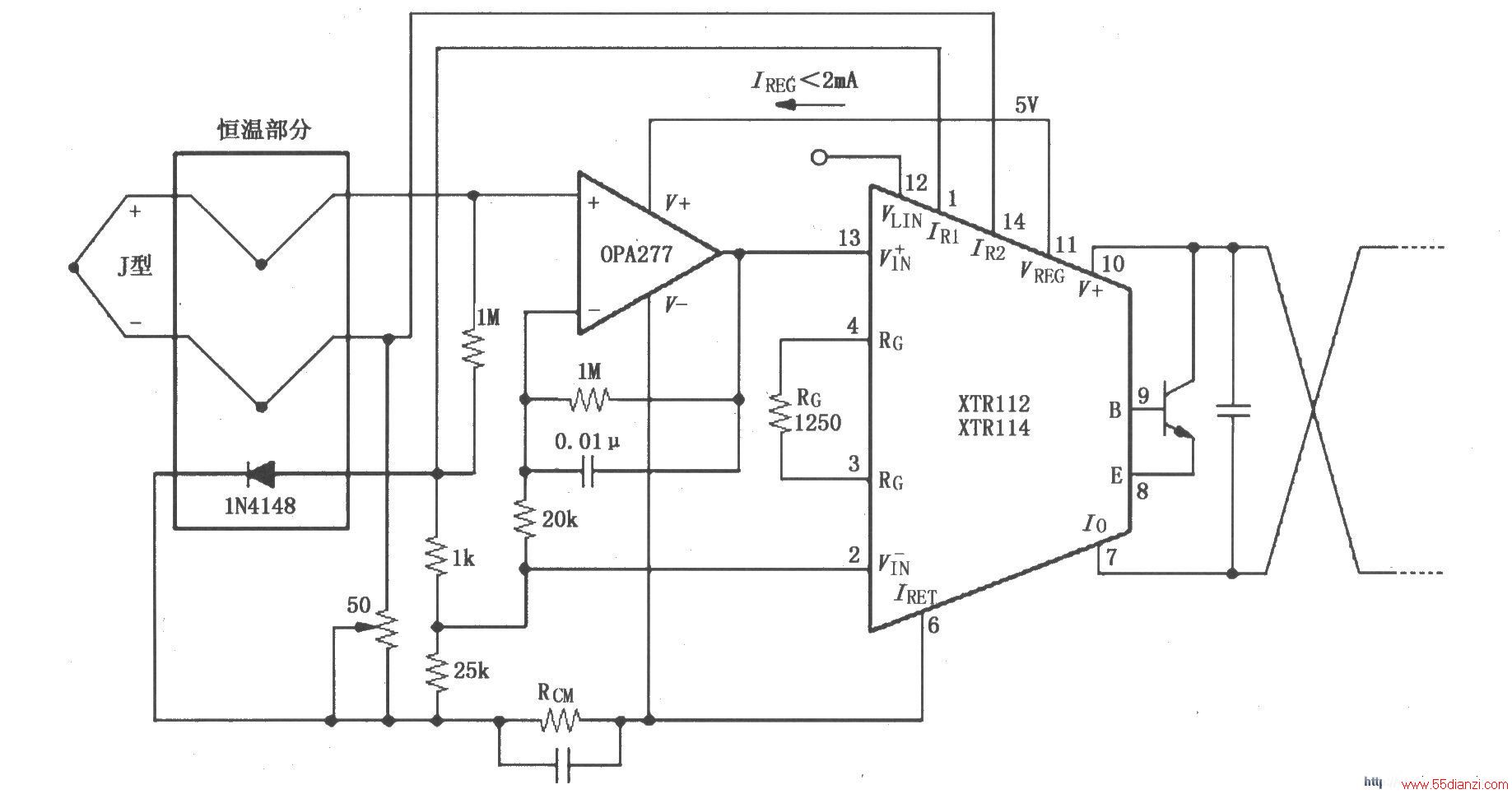

如图所示，由OPA277构成同相放大器，利用同相放大器的高输入阻抗特性可降低热电偶失调和环路漂移。50Ω电位器用于校准，可调节放大器同相输入端偏置，使J型热电偶在工作温度范围内对应的输出电流为4～20mA。
