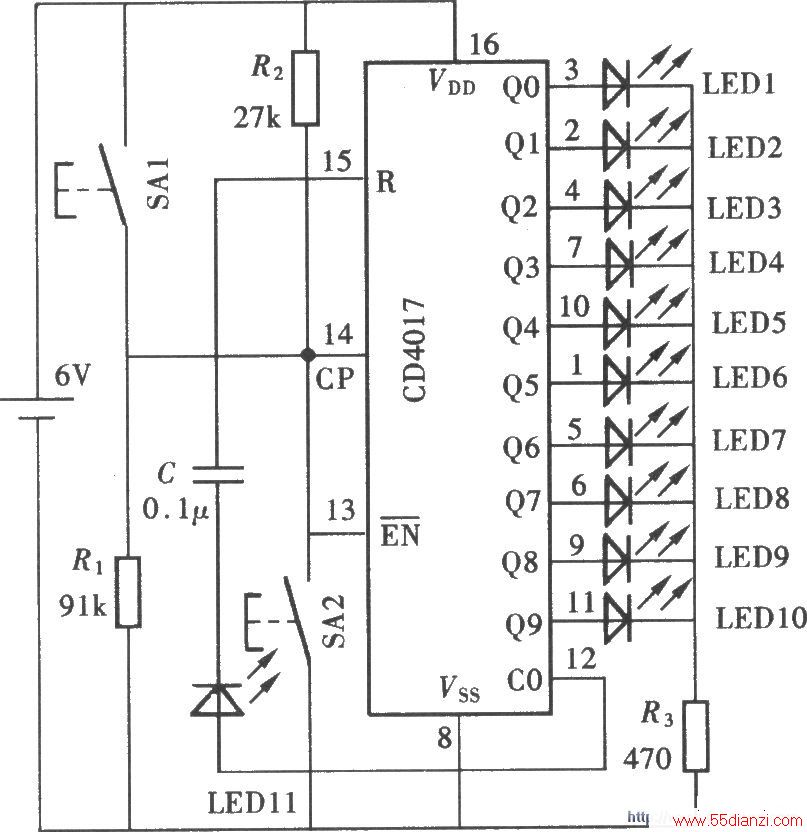

CD4017在各种实用电子电路中是一种最常使用的数字集成电路之一，如果能在电路组装前进行一次质量检测，就会减少在电路组装后调试过程中的许多麻烦。下面介绍的简易型质量检测仪，通过该仪器可检测下列内容：一是十个输出端Q0～Q9的输出性能是否完好；二是时钟脉冲输入端的输入功能是否良好；三是复位端R的复位功能是否良好；四是进位脉冲输出端CO的进位脉冲输出是否良好!此外，通过该仪器还可检测各功能引脚间的互锁和制约关系是否可靠等。例如，当使用CP端作计数脉冲输入端时，是否必须要将EN端接低电平；在使用EN端作计数脉冲输入端时，是否必须要将CP端接高电平等。电路组成如图所示。
