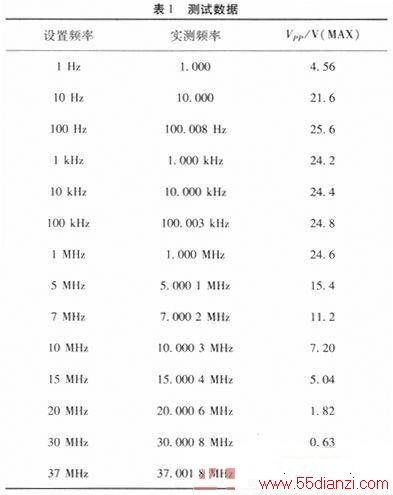

正弦波频率范围测试接50 Ω负载，对输出电压测试，测试数据如表1所示。

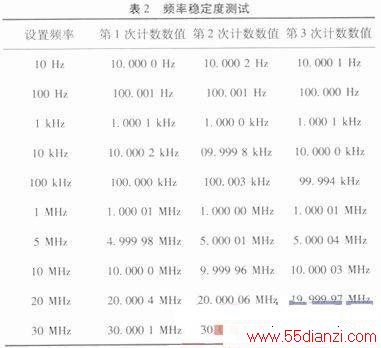

负载为50 Ω采用频率计对输出正弦波进行计数，测试数据如表2所示。
5.3 测试结果
正弦波输出频率1 Hz～37 MHz低频部分低于1 kHz，高频部分高于10 MHz。通过DDS比较器可得到1 Hz～9 MHz方波。

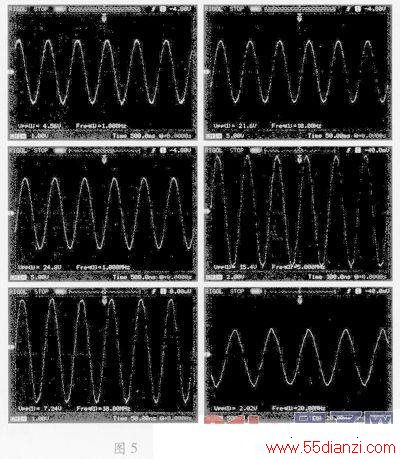

具有Hz，10 Hz，100 Hz，1 kHz，10 kHz，100 kHz，1 MHz这7种步进模式输出信号频率稳定度10～5，优于10～4。在50Ω负载上的电压峰-峰值1 Hz～4 MHz范围内Vpp≥4 V，4 Hz～15 MHz范围内Vpp≥5 V，15～27 MHz范围内Vpp≥1 V，27～37 MHz范围内Vpp≥0.36 V。用示波器观察，1 Hz～27 MHz范围内无明显失真，27～37 MHz范围信号内边缘略有抖动。
实现数字控制幅值，幅值设置精确到小数点后一位，并采用自动增益控制电路，可得到稳定的0～6 V幅值输出。
存在人为误差、系统误差、测量误差和外界干扰误差，可通过修改电路，使用更高性能芯片，提高仪器精度，减少外界干扰等方面来改善。
6 结束语
使用DDS技术的信号是无任何反馈环节的一个开环系统，其产生的波精度高且误差小。因为DDS的数字处理延时是主要频率转换时间，通常仅为ns量级。输出分辨率在参考时钟频率和相位累加器的位宽满足一定的要求时可以微小。本设计有效解决了数字锁相环式频率合成技术，在高分辨率和快速转换速度之间的矛盾，避免了传统方式转换时间长的问题。DDS在改变频率时只需改变频率控制字，而无需改变原有的累加值，故改变频率时相位是连续的。然而，由于DDS存在频率升高时杂散和噪声也会增大的固有缺陷，且实际情况中任意波发生具有特殊性，所以DDS技术还有待提高。
