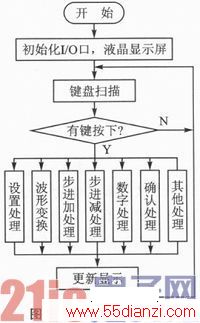

2 测试数据结果与分析

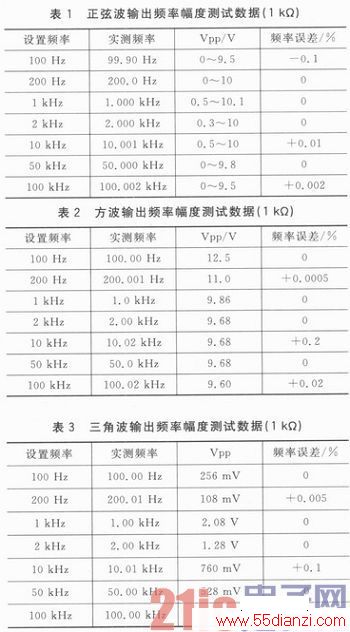

当接1 kΩ负载时，输出三类波形在不同频率下的电压幅值变化测试结果如表1～3所列。
由以上测试数据看见当带1 kΩ负载时，输出电平幅值除方波外满足幅度Vpp=(0～5 V)±0.1 V，而电压均出现一定误差。

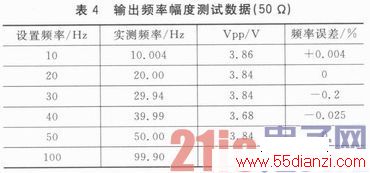

在输出为50 Ω负载的条件下，对输出信号频率做步进测试，经测试输出电压幅度范围：0.01～6.34 V。完全满足输出电压峰峰值Vpp=(0～5 V)±0.1 V要求。10 Hz～1 kHz范围内频率步进10 Hz，测试数据结果如表4所列。

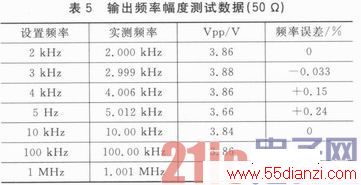

在10 kHz～1 MHz范围内步进1 kHz，测试数据如表5所列。
由以上测试结果可知，系统在带负载能力上效果良好。在输出为50 Ω负载条件下效果明显。且在10 kHz～1 MHz频率范围内系统驱动能力强，且能满足输出电压峰峰值Vpp=(0～5 V)±0.1 V。
由示波器输出波形可以看出，波形干净、清晰、无任何干扰。由波形看出，本设计符合性能指标要求，且输出波形平滑，无明显失真。在实际应用中，有一定的使用和推广价值。
