利用DDS数字频率合成技术的波形设计

利用DDS数字频率合成技术的波形设计

点击数:7917 次   录入时间:03-04 11:48:48   整理:http://www.55dianzi.com   振荡器-波形-信号电路
2.3.3 线性扫描模式

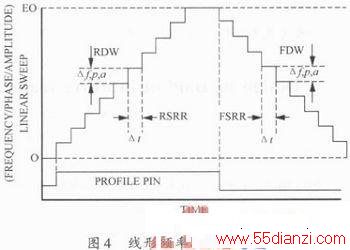

AD9958对幅度、频率和相位都具备线性扫描功能,当线性扫频模式时,其原理图如图4所示。



    设置线性扫频模式CFR<23:22:14>=101,其扫频上升和下降捷变时间参数分别为RSRR和FSRR,都是8位寄存器,因此最小捷变频时间△t=16.276 ns,最大捷变频时间△t=4.167 μs,可根据需要将控制字写入RSRR和FSRR。
    扫频频率步进△f=1 kHz,其扫频上升阶段和下降阶段频率控制参数分别为RDW和FDW,图4中
    用控制接口P2作为CH0通道的线性扫频控制接口,当P2=1时完成上升线性扫频阶段,P2=0时完成下降线性扫频阶段。

    3 结语

DDS全数字结构控制功能使它具备多种数字调制能力,如相位调制、频率调制、幅度调制以及I/Q正交调制等,合成信号时具有超宽的相对带宽、超高的捷变速度、超细的分辨率、连续的相位特性、可以输出宽带的正交信号等诸多优越性能,因此该技术在现代数字通信领域中有广阔的应用前景,是众多应用电子系统实现高性能的关键。该系统具有可重复编程和动态重构的优点,使其易于修改,灵活可控,可广泛适用通信工程实践中。
