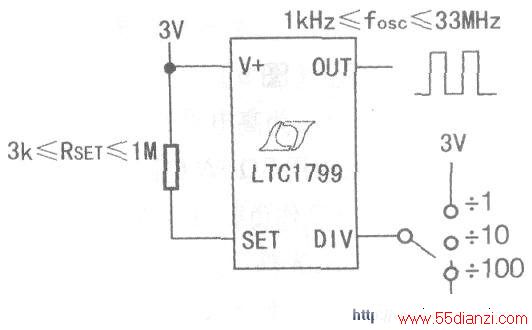

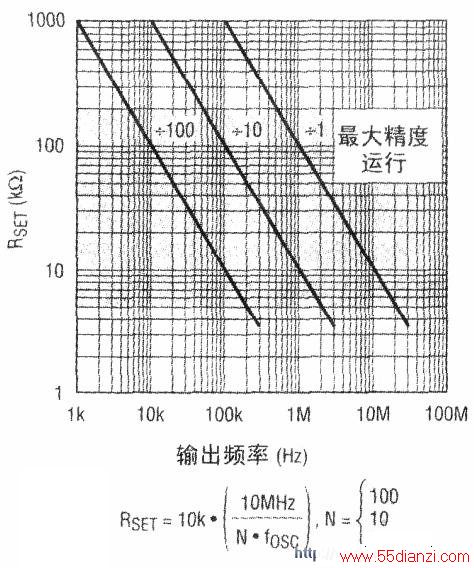

这电路从外部看很简单。然而在幕后却有一个专门的内反馈环路去保持RSET和输出频率成线性关系,而典型的温度系数却只有40ppm/℃,对电源电压稳定性在0.05%/V范围内。用典型的0.1%电阻器能提供在25℃好于0.6%的精确度。
数位对频率串联

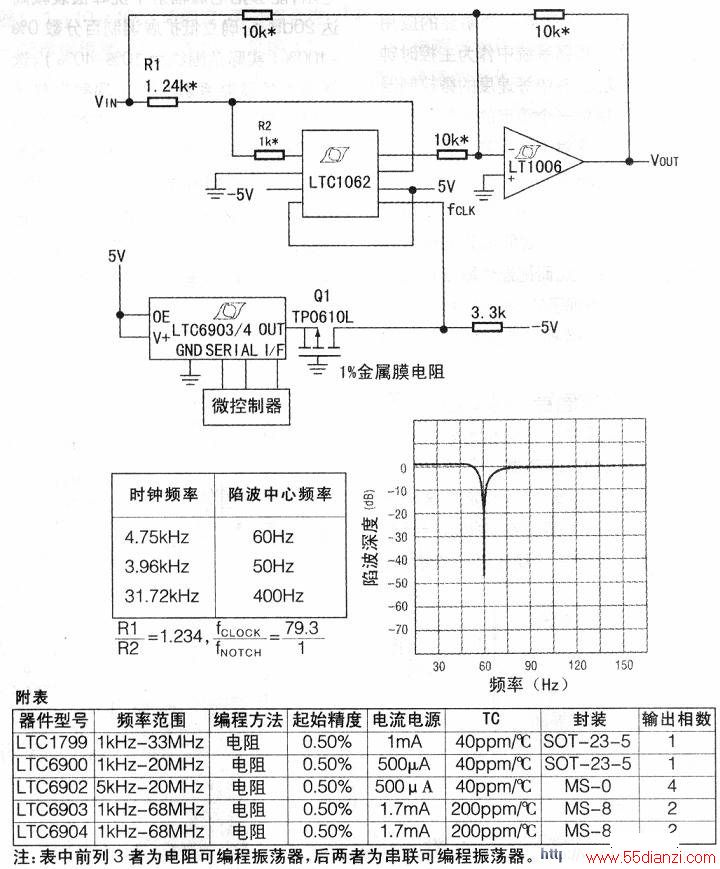

可编程振荡器从许多方面看是个普通的器件。LinearTechnology公司最近推出LTC6903/4,有SPI或12C兼容接口的特征。频率是通过芯片上的10bit的DAC来确定,用4附加数位设定所希望的范围,最终输出范围在0.1%分辨率下为lkHz到68MHz。编程很简单,除了一只旁路电容外,不需要外接元件。

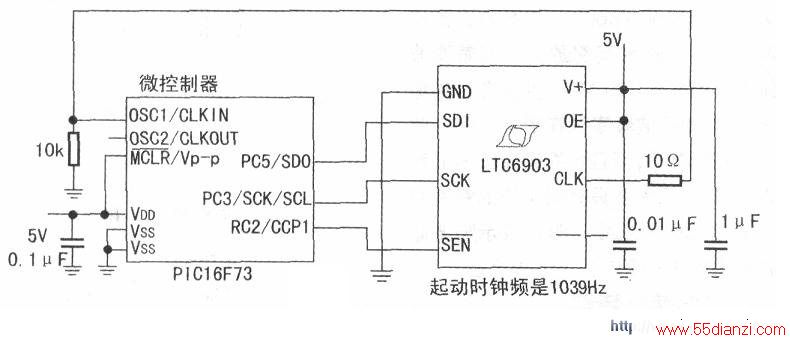

下图表示微控制器配置它自己的系统时钟。
多相时钟信号去同步稳压
在服务器中,通信和大型数据系统中,要为CPU,驱动器,I/O子系统等要用各种稳压电源,在同步定时这些开关稳压器方面,本器件在异相运行而有若干优点。由于一个稳压器电流增加,而另一稳压器电流降低,减弱输入和输出的波纹以及电容器的惯性。各个时钟频率和它们的谐波混合所引起的脉冲差拍被消除。另一优点是由于较小的开关电流暂态过程,就消除了辐射电磁干扰。在许多应用中,衰减电磁干扰是一个关键,从而可以降低屏蔽机壳制作成本,不必要进行复杂的接地和电源设计,减小设计试验的反复和时间。

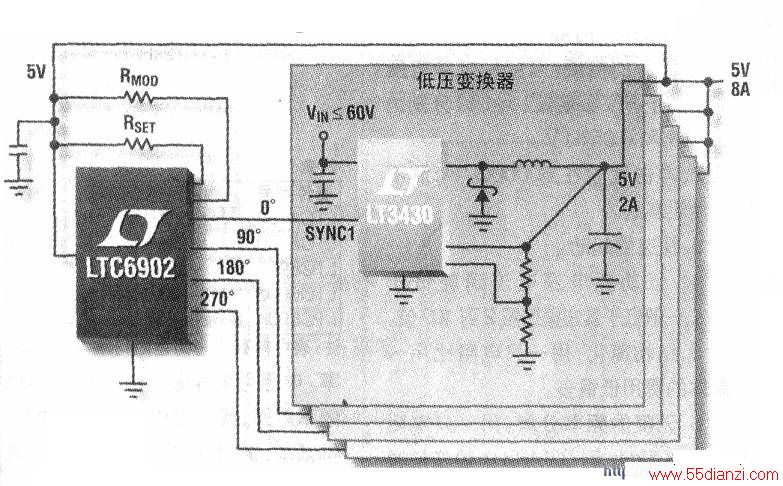

用TLC6902去解决这个问题,此处供给1,2,3或4相输出,所有各相都从一个共用主控振荡器引出(见下图)。本器件也提供优于单通道型式的另外重要优点:输出可以是扩频频率调制(SSFM),用一个伪随机噪声(PRN)信号将振荡器的能量扩展到一个很宽的频带上。正确的选择调制设定电阻,能够把电磁辐射干扰峰值衰减高达20dB.它确立低扩展调制百分数0%~100%(实际范围约为10%~40%)。选择适当的调制系数(度),辐射电磁干扰频谱图形能够得以平化,在整个频带上扩展的比较均匀。由于SSFM加到基频上,应注意,所有谐波都被衰减。作为伺服环的一部分,通过内部25kHz低通滤波器而频率“跃起”是缓慢上升。这些良好控制的过渡过程,保证稳压器变换带宽不被超过,从而保持稳压作用,效率和负载响应。图4表示低的电磁干扰,同步的4相电源。
定时电路
硅振荡器的宽频带范围促使它应用在各种定时电路中。它们的频带宽,体积小,低功耗以及几乎不受冲击影响等,使得这些器件构成模块,造就灵活的精密定时功能。例如,采用另外计数器,构成的间歇振荡器在800纳秒(ns)到16秒范围内具有1%的精度(动态范围为20×l0(6):11)。
测试电路

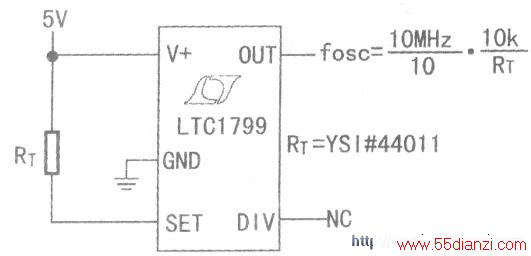

用热敏电阻代替Rsr,可以制作意料到的、虽是非线性温度对频率关系的振荡器。阻值覆盖很宽温度范围的热敏电阻,被选择去方便地配合主控振荡器单一分频器的调整。通过加入扩展卡的试验,能够计算附加串联和并联电阻阻值,对特定热敏电阻和温度范围,可改善输出频率线性关系。在均匀的温度范围内,电路中LTC1799将提供小于+/-0.5℃的频率误差。下图表示热敏电阻传感器。
硅振荡器特点
1、优秀的性能:温度和电源电压稳定性高于RC振荡器(可调)分别为40ppm/℃和0.05%/V。
2、冲击试验在60000G下,测不出其性能衰减。
3、快速的起动。
4、低功耗电源电流消耗低于500μA.—般低于其它振荡器2到100倍。
5、结构简化,用一只电阻比用一只晶体的费用低很多。
6、无限的频率分解,用一只电阻可设定在1kHz到33MHz中的任何频率。电阻可编程振荡器可调谐在很宽的频率范围,或可提供非标准值的参考时钟频率,例如,用在电容变换滤波器中。
7、在SOT-23封装的IC和一电阻构成振荡器在PCB占的位置很小,约为9平方毫米,高仅为1mm。
