液晶彩电电源板的维修方法-脱板维修法

　　为了确保液晶彩电电源板和负载电路的安全，建议采用脱板维修的方法，将电源板从电视机上拆下来，单独对电源板进行维修。
　　
　　目前维修，大多为上门维修，在客户家全部完成维修作业，受条件的限制，往往需要将电源板拆下来，带回维修部进行脱板维修。而电源板的正常工作往往受主板控制系统的开关机控制，脱离主机后往往无法启动进入工作状态，需要模拟开机控制电压，由于多数电源板的开关机控制电压开机状态均为高电平，可用1～3.3kΩ电阻跨接在开关机控制端与副电源输出的＋5V或＋3.3V之间，为电源板输入模拟的开关机控制电压，迫使电源板启动工作。
　　
　　另外，开关电源电路在脱板维修时，由于无负载电路，空载和带负载状态下其输出电压往往不同，有的电源板因无负载电路还会进入保护状态不能启动，容易给维修造成误判，需要在开关电源输出端接假负载，模拟负载电路用电。
　　
　　开关电源部分一般选用12V或24V摩托车灯泡作为假负载最好，也可选用120～330Ω的大功率电阻作为假负载，跨接在12V或24V输出端与冷地端之间。假负载和开机电压的连接位置在电源板输出连接器或电源板次级输出电压滤波电容两端，一是通过电路图输出连接器的引脚功能和电压标注选择连接点；二是多数电源板输出连接器的附近引脚直接标注功能和输出电压。
　　

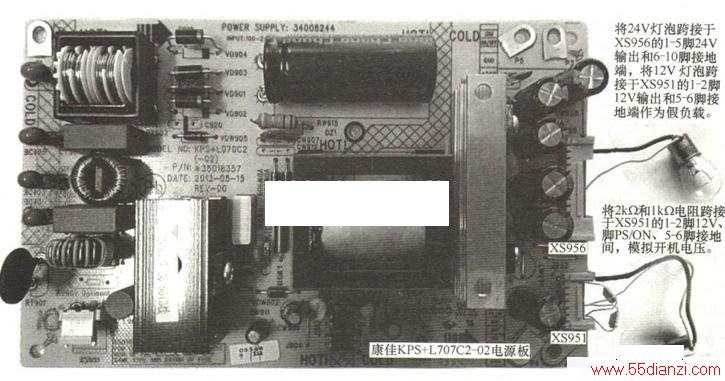

　　具体操作如下图所示，该电源板为康佳KPS＋L707C2-02电源板，根据该机电路图和电源板上的标示，该电源板有2个输出连接器，其中XS951的引脚功能为：1、2脚为12V电压输出端，3脚为ON/OFF点灯控制端，4脚为DIM亮度控制端，5、6脚为接地端，7脚为PS/ON开关机控制端；XS956的引脚功能为：1～5脚为24V输出端，6～10脚为接地端，11脚为空脚，12脚为点灯控制端，13、14脚为亮度控制端。
　　
　　根据上述功能，将24V灯泡跨接于XS956的1～5脚和6～10脚之间，将12V灯泡跨接于XS951的1、2脚和5、6脚之间，作为电源板的假负载。由于连接器的引脚功能密集，直接将灯泡引线焊接在电源板下面对应引脚铜箔走线合适的焊点上。由于该电源板输出的电压为12V和24V，而开机控制电压为3～5V，采用2kΩ和1kΩ电阻串联分压，跨接于XS951的1、2脚12V输出和5、6脚接地端之间，分取4V左右电压，为XS951的7脚提供开机电压。上述假负载和开机分压电阻连接好后，在24V输出或12V输出端并联电压表，为电源板通电试机。为了防止电源板有故障，长时间通电造成电源板其他元件损坏，建议在通电时采用带按键开关的插座或插排，通电时用手半按插座或插排的开关（不要按到底，防止开关锁住），为电源板通电，观察灯泡亮度和电压表的电压，如果电压过高或发生冒烟、烧焦等现象，按电源开关的手马上松开断电。
　　
　　电源板上的元器件，多为专用元器件，一般要求使用原装配件。应急修理时，除必须考虑代换的元器件电性能参数指标与原型号一致或较高以外，部分元器件对体积和外观需要与原型号一样，否则会造成整机装配不良或元器件装不进去，还有可能造成与其他元器件短路。另外，由于屏内空间狭小，工作温度较高，更换的元器件对温度有一定的要求，比如电容，最好选择105℃电容。否则，电源易出现热稳定问题或可靠性工作问题。
