苹果iphone 3手机不开机的快速判断和定位

　　根据维修经验通过CPU工作状态来判断手机故障点，归纳起来不外就是两种维修方法：
　　
　　逆向推理维修法和顺向测量分析维修法。
　　
　　1．逆向推理维修法
　　
　　逆向推理维修法的基本思路，就是通过某一单元电路工作时所排在整机工作中的时序（顺序）来快速推理故障所在。也就是说根据手机CPU的工作条件和时序是哪部分先工作，紧接下来才会有下一部分的单元电路工作。换言之，就是测量某一电路的工作是正常的，也就说明它先前的那些电路是正常的，这样一来，检修故障的思路就要重点放在查此单元电路之后工作的电路了。相反，若测量某一电路的工作不正常，这时测量的重点就要放在往此单元电路之前的时序中对应的单元电路。
　　
　　(1)利用按键接口来检测判断故障原因
　　

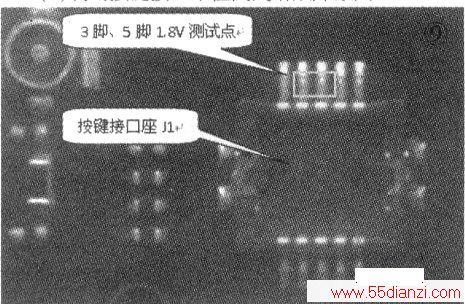

　　在按键接口座J1的③脚、⑤脚处测量是否有1.8V电压，如下图所示，如果有，说明PDA CPU U2已得到供电，并且其部分电路已正在工作；如果无，说明CPUU2内部的各单元电路肯定是没有工作，大多数是电源供电电路出现了问题，重点检查电源IC U18的各稳压供电输出。若有稳压供电，则是U2虚焊或损坏（不必去管图2测出的电压值是正常或不正常）。

　　
　　(2)利用显示接口来快速判断故障点
　　

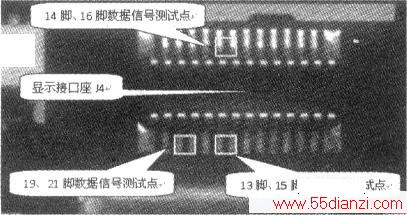

　　如下图所示，检测显示接口内联座J4的13脚、14脚、15脚、16脚、19脚、21脚（即PDA CPU U2对显示屏输出的数据通信信号），用示波器检测必须都有跳变的数据波形，并且幅度都一样。如果无波形或波形的幅度不足，多数是U2本身损坏引起；如果都有正常的波形，则多数是由于软件出错引起的故障。

　　
　　(3)利用与外部通信接口电路来检修
　　
　　手机不能开机故障把不能开机的故障手机用USB线直接接上电脑（若有苹果平台最好），观察电脑有没有任何提示（注意：若用苹果平台测试无反应，并不一定用电脑测试也一样无反应）。电脑给我们的提示信息通常有以下三种：
　　
　　一是电脑能识别手机信息：电脑的提示能识别手机的信息，这样多数是软件出错引起的手机故障。
　　
　　二是电脑有故障手机的提示，但提示无法识别故障手机：这说明手机的“与外部通信接口电路”没问题，引起故障的原因可能是CPU U2的某一路供电存在问题（供电小或无供电）或存储器U1的故障（一定要明确：U2与U1的供电是公用的），反正其故障点就出在这两个芯片之中。
　　
　　三是电脑没有任何反应或提示：这种情况说明手机故障存在于CPU U2与电源lC U18之间（当然应先排除尾座损坏因素）．维修时一定要先检查电源ICU18。在实际的维修当中，U18出现的问题，或许是大电流不能开机，或许是按开机键无任何电流反应。其次就是U2与U18两者引脚之间存在虚焊。当然，这时也必须考虑手机有否进过水、摔过造成线路腐蚀或断线等原因。

　　2．顺向测量分析判断法
　　
　　顺向测量分析判断方法：就是按手机的开机时序的工作条件，依次测量每一个单元电路来分析和排查故障的根本原因。
　　
　　(1)依照测量CPU U2的供电如果U2供电
　　
　　不正常或无供电，重点检查U18的电源电路．如果供电正常．则检查下一步的时钟电路。
　　
　　(2)测量32.768kHz时钟电路
　　
　　测量32.768kHz时钟信号，如果异常或没有，则是32.768kHz晶体或电源ICU18的原因。如果正常，则再查CPU U2的主时钟24MHz电路。
　　
　　(3)测量CPU U2的主时钟24MHz电路
　　
　 测量主时钟24MHz。如果CPU U2的主时钟24MHz电路信号波形异常，则为CPU U2或24MHz晶体损坏。如果信号正常，则查显示接口电路。
　　
　　(4)检查显示接口电路
　　
　　检查显示接口座J4的13脚、14脚、15脚、16脚、19脚、21脚的波形<U2对显示屏的数据通信信号），如果不正常，就是U2的问题；如果都正常，则多数是软件出错问题。如果写软件不能联机，则查USB与外部的通信接口电路。
　　
　　苹果三代手机的不能开机故障维修到这一步，通常来说都是可以开机了。如果经过以上的测量和分析且写软件还是不联机的话，说明手机主板上某个元件还存在虚焊或断线。
　　
