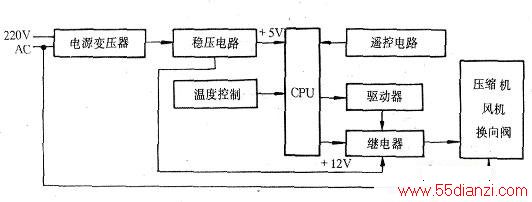

要修复电脑控制板,首先要了解它的组成(见下图)对于大多数的修理工来说,只要能判断一般的故障就可以了。下面介绍一下基本电路的维修。

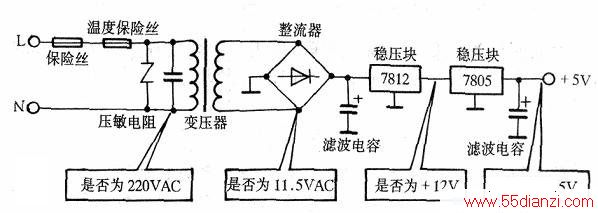

1.完全不工作的控制板,首先查电源电路,参看下图。

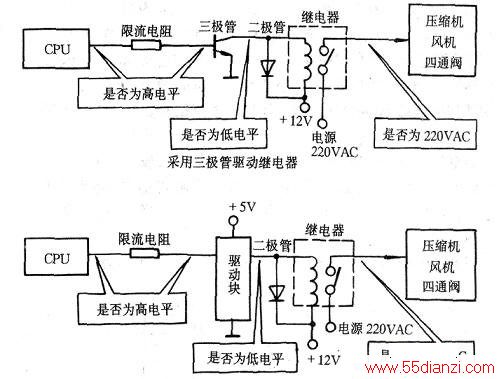

2.电源正常的电路,可以查它的驱动电路,电路可以从后向前查,先查继电器的输出端、再查驱动器的输出与输入端、最后查CPU的输出端。(IC的控制信息是用“0”和“1”来表示的,在实际电路中,将高电位视为“1”,将低电位视为“0”。这时的高电位“1”称为“HI电平”,低电位“0”称为“LO电平”)下图是两种不同形式的驱动电路。
