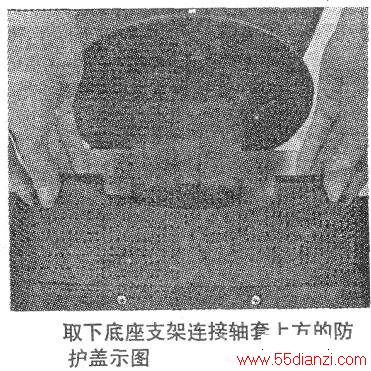

(1)取下底座支架连接轴套上方的防护盖,如下图所示。

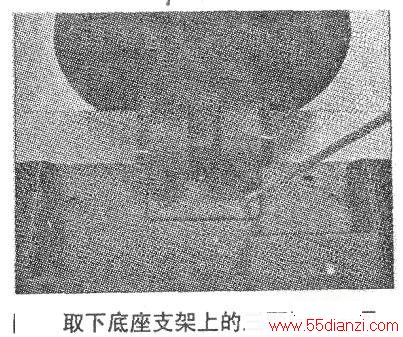

(2)取下底座支架上的三颗螺钉,如下图所示。

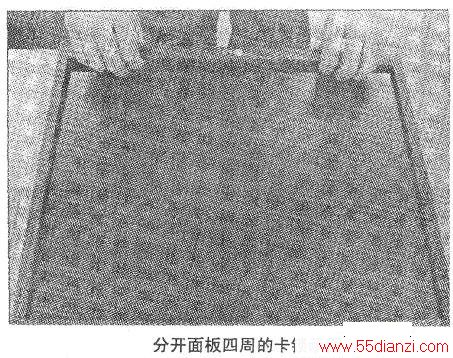

(3)将液晶面板朝上,分开面板四周的卡锁,如下图所示。

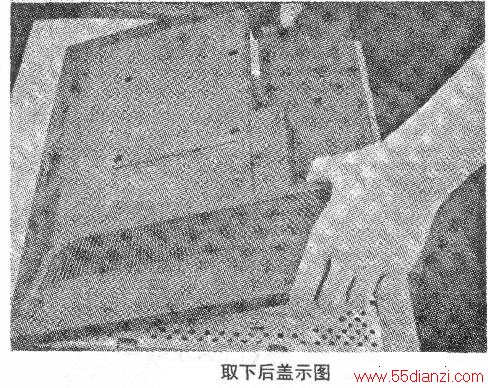

(4)取下后盖,如下图所示。

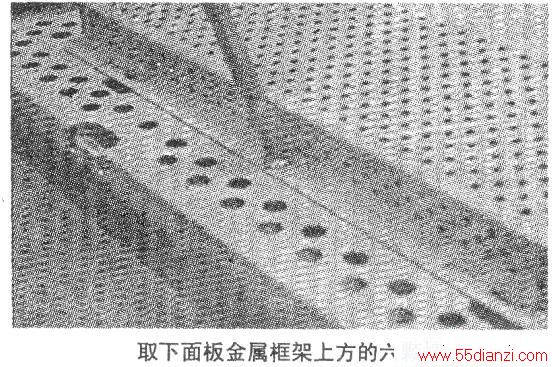

(5)取下面板金属框架上方的六颗螺钉,如下图所示。

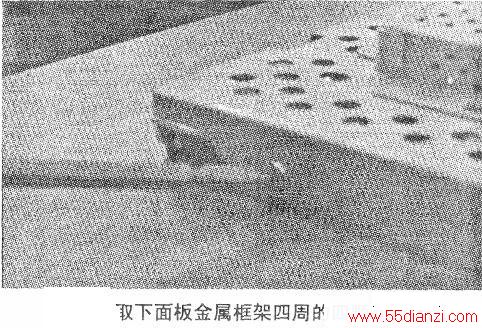

(6)取下面板金属框架四周的四颗螺钉,如下图所示。此时,即可取下面板。
