电路板一般固定在液晶板组件后部的金属屏蔽壳内，在需要检修电路板部分时，应先拆下金属屏蔽盒，再进一步拆卸电路板。
(1)金属屏蔽壳的拆卸

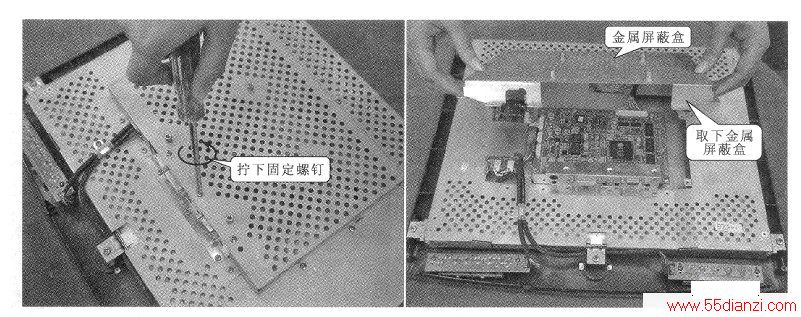

先用螺钉旋具卸下屏蔽盒四周的多颗螺钉，然后轻轻取下屏蔽盒。如下图所示。
(2)操作显示电路板的拆卸

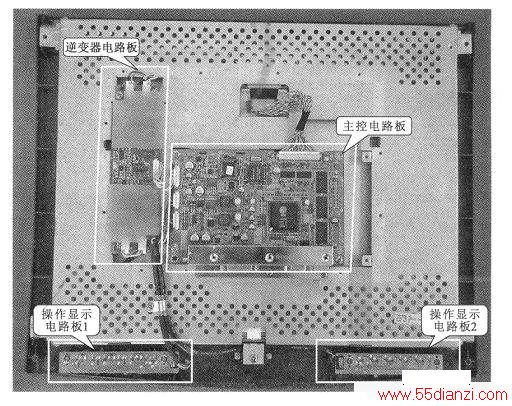

操作显示电路板位于整个显示器的下侧部分，下图为液晶显示器电路板的分布图。

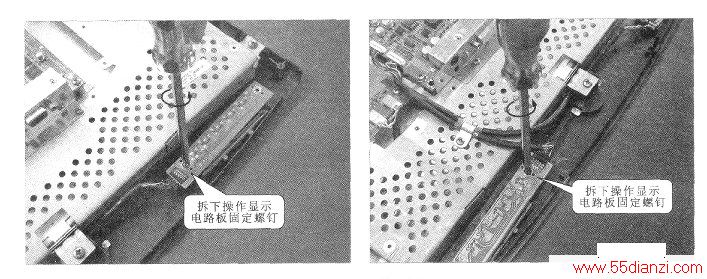

操作显示电路板的拆卸方法比较简单，首先拧下电路板的固定螺钉。如下图所示。

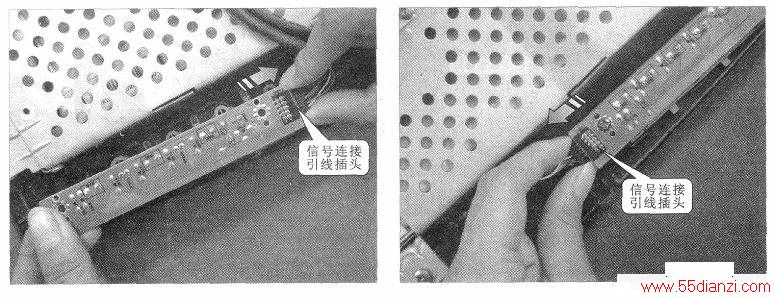

然后按如下图所示方法拔下该电路板与主控电路板之间的信号连接引线。
(3)主控电路板与逆变器电路板的拆卸
主控电路板与逆变器电路板之间是由几组引线相连接的，在拆卸过程中为防止损伤这些导线，应尽量减少拔插的次数或不要拔插这些导线。
①主控电路板的拆卸。通常，主控电路板是由几颗螺钉紧固在金属屏蔽盒上的。

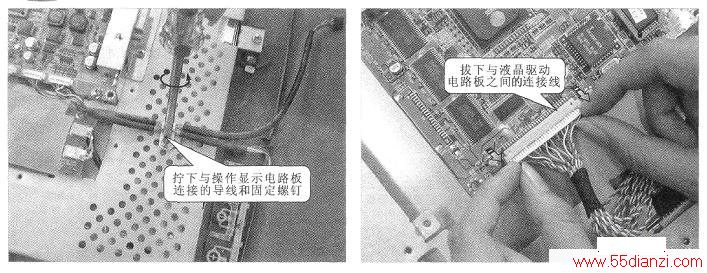

在拆卸这些螺钉之前，先要将主控电路板与液晶板组件等之间的连接线拆下，如下图所示。
接着拆下电路板四周的固定螺钉，主控电路板即可与金属屏蔽盒分离。
②逆变器电路板的拆卸。逆变器电路板也是为背光灯供电的电路板，该电路板由固定螺钉固定在金属屏蔽盒上，并且电路板两端与背光灯组件通过两组连接插件相连。

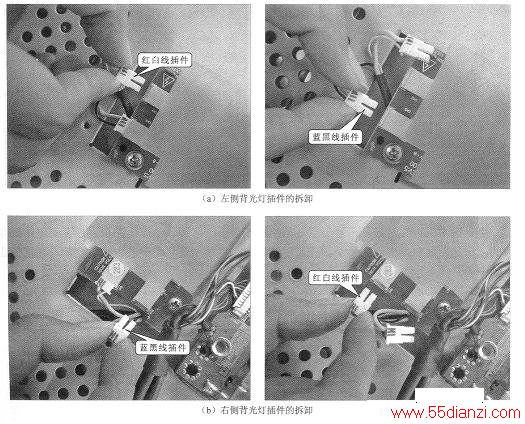

拆卸电路板之前，要先将各个连接插件拔下，如下图所示。在该步操作中，需要记录每组插件连接导线的颜色，防止安装时接反，损坏背光灯器件。
接着卸下逆变器电路板四周的固定螺钉。
此时主控电路板和逆变器电路板的拆卸已基本完成，将电路板从金属屏蔽盒上取下即可。
由上述步骤可知，该显示器中主要是由操作显示电路板、主控电路板及逆变器电路板构成的，这是由适配器供电的显示器的典型结构。有些显示器是由开关电源供电的，在这些显示器中通常还会有开关电源电路板。
(4)液晶屏组件的拆卸

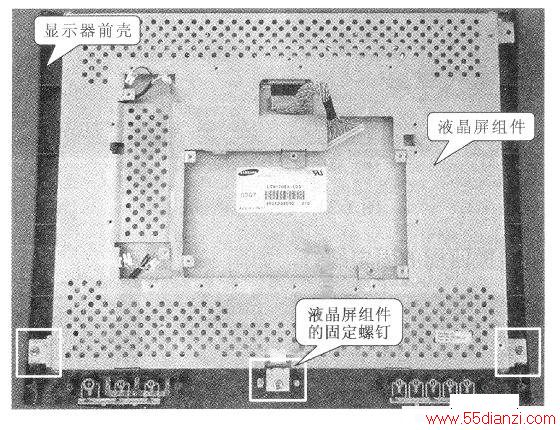

下图为液晶屏组件与显示器前壳的固定方式。
拆下这三颗固定螺钉即可将液晶屏组件与前壳分离开。
接着可以看到分离开的液晶屏组件是由两侧和四周的固定螺钉固定金属屏蔽盒和液晶屏的。
拧下这些固定螺钉即可将金属屏蔽盒与液晶屏分离开。
5)液晶板接口电路的拆卸
液晶板接口电路位于显示器的下侧，由三颗固定螺钉固定。
在接口处有胶带纸固定，首先撕下连接处的胶带纸，然后一一拧下固定螺钉。
接着向后翻开盖板，轻轻取下盖板。此时就可以看到液晶板接口电路的结构了，需要对其检测时，接口电路可以翻转90°来检查元器件面，但不能取下电路板，以防止损坏屏线。
屏线是接口电路与液晶屏连接的导线，它是由一根根极细的导线构成的，具有一定的柔软性，如果损坏很难修复，通常需要直接更换新的屏线。
