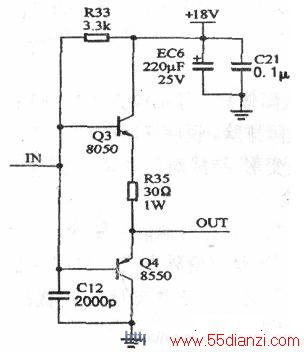

IGBT管驱动单元实际上是一互补推挽输出电路,电路结构如图所示。 在电磁炉电路中,只要IGBT管驱动电路出现任何异常都可引起IGBT管的损坏。相反在IGBT管击穿受损时受到最大威胁的也是IGBT管驱动电路。IGBT管驱动电路在检修时也比较简单,只要用万用表的电阻档测量三极管Q3、Q4的e、b、c三个电极间不开路、不断路、不漏电,阻容元件没有异常,即可。
