DELL insplron 1420笔记本电脑，上市时间2009年2月，采用Intel奔腾双核T4200处理器，是一台全能学生本，样式新颖，配置较高，功能齐全。下面介绍拆卸步骤。

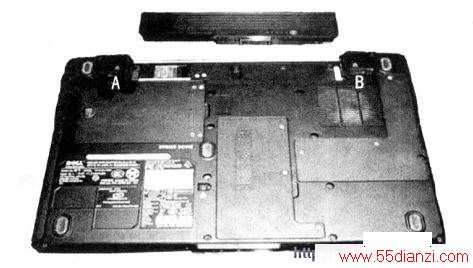

第一步：按下电池左右两侧（如图中A、B处）卡锁取下电池。

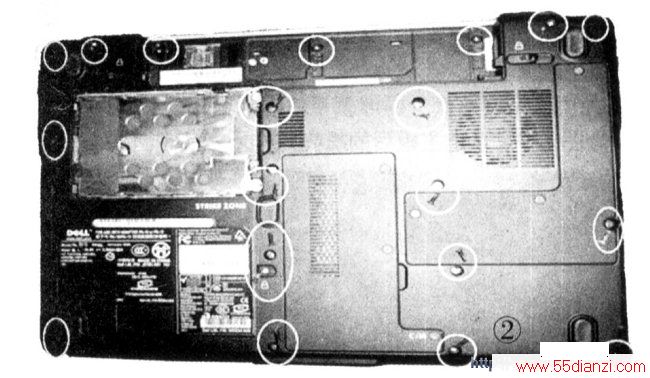

第二步：取下硬盘盖子后同时将下图圆圈标记内的螺丝全部旋出。

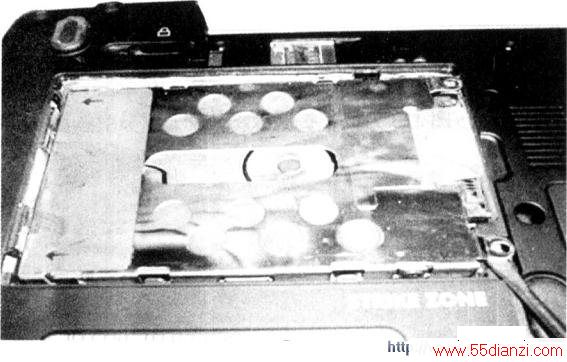

第三步：用平口改锥插入硬盘的固定耳下轻轻撬起硬盘即可取下硬盘，如图所示。

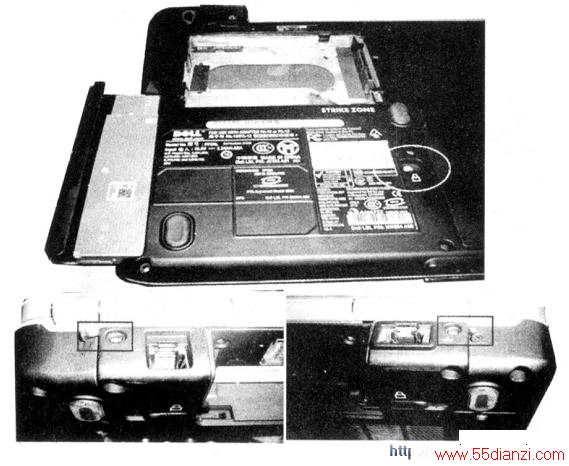

第四步：旋出上图圆圈标记内的螺丝即可取下光驱。
第五步：旋出下图中两个部位的螺丝，这两个螺丝是用来固定显示屏立轴的。

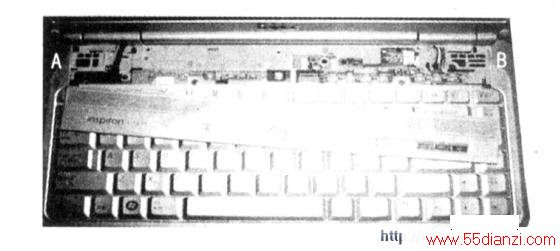

第六步：在下图中的A、B两点用平口改锥撬下开／关机按键及指示灯面板。

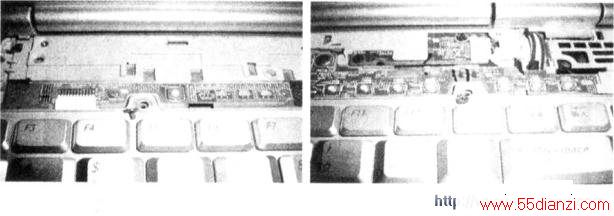

第七步：旋出下图中F5键和数码锁定键附近的两颗螺丝。

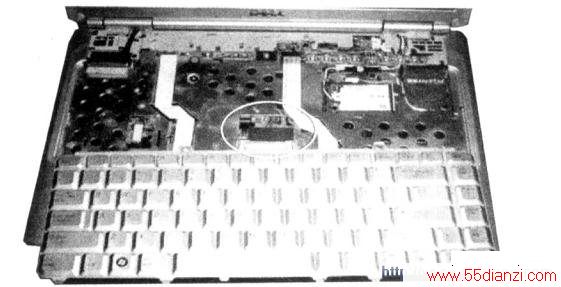

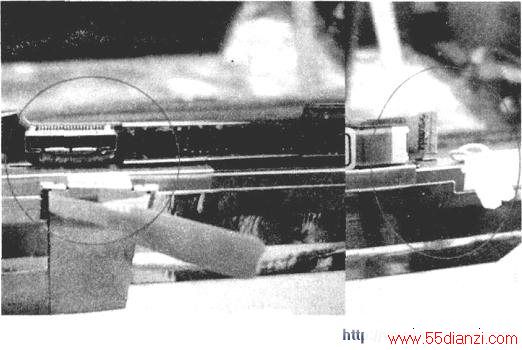

第八步：打开下图圆圈标记中的插座断开连接排线即可完全取下键盘。

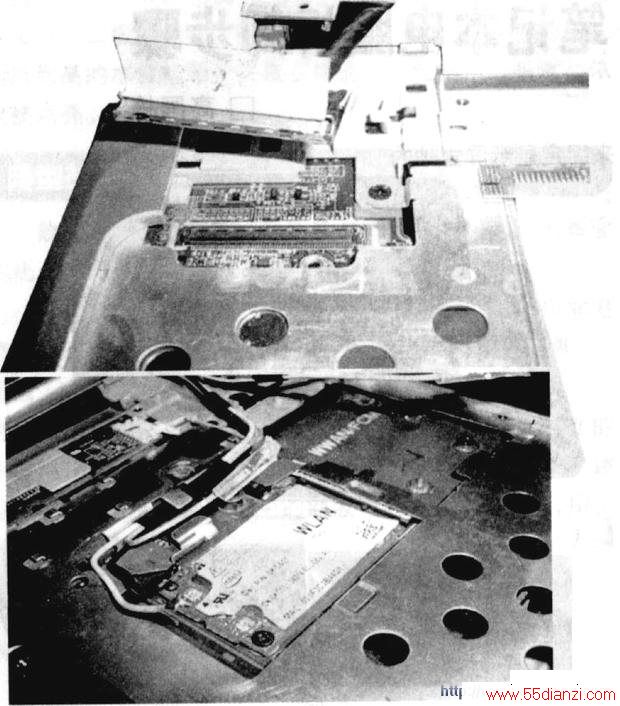

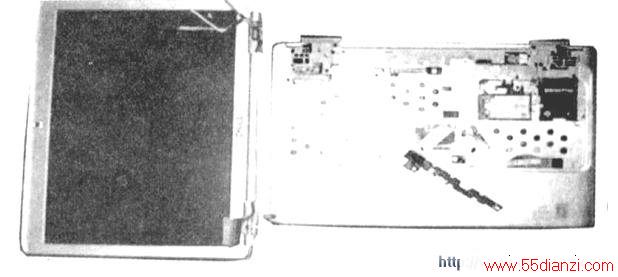

第九步：断开液晶屏数据电缆和蓝牙模块连线取下显示屏，如下图所示。

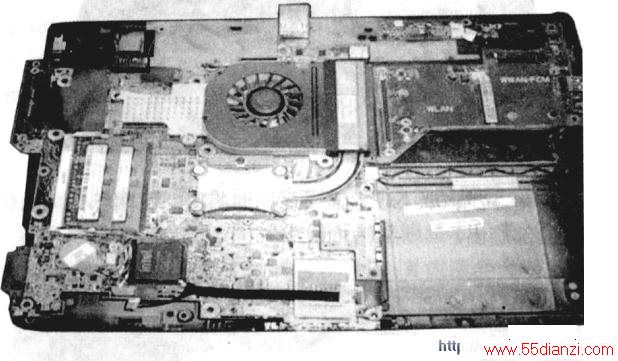

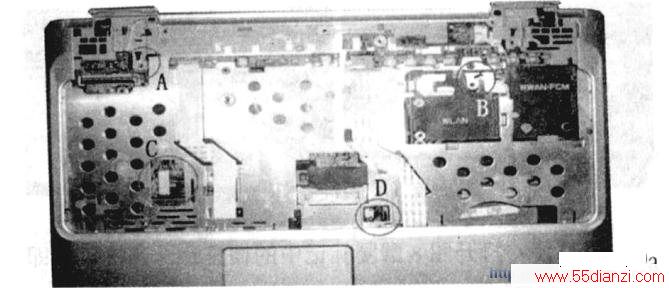

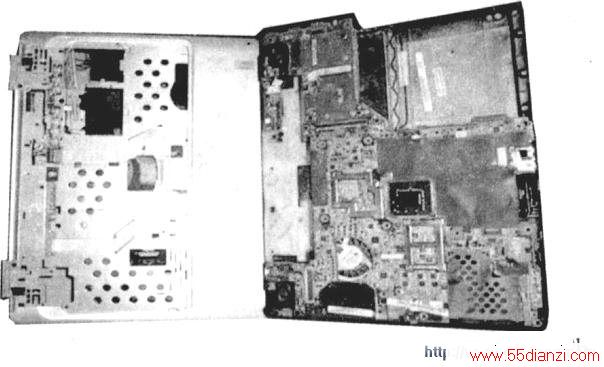

第十步：旋开下图a中A、B两颗螺丝，同时断开C、D点两个插头即可取下上面板。取下上面板后就可以看到整个主板的全貌，如下图b所示。

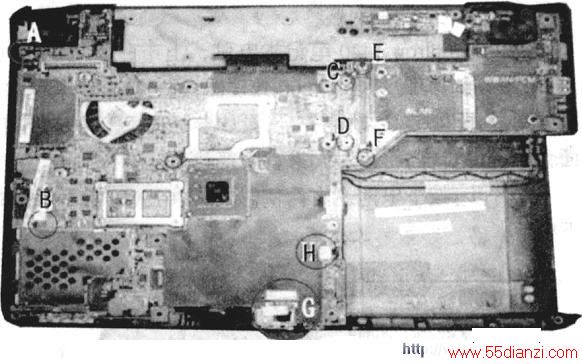

第十一步：参照下图旋出A、B、c、D、E、F点六颗螺丝．同时拔出G、F点两个插头，再在E、F点主板下面用平头改锥慢慢撬开主板与扩展板的连接插座即可把主板完全取出。
下图是主板取下后的背面照片。

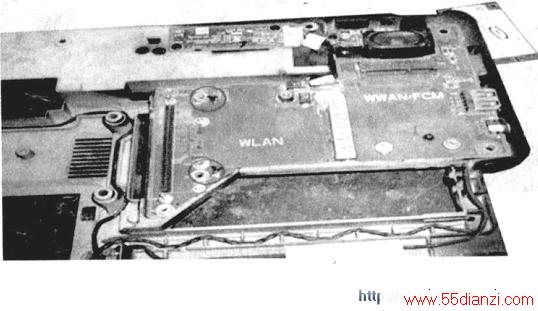

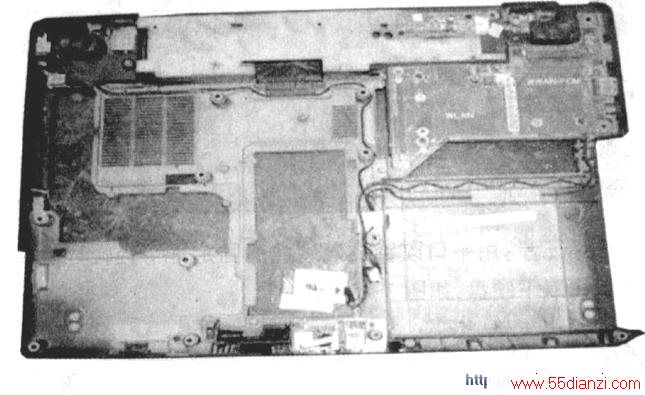

下图是拿走主板后的机壳的样子。

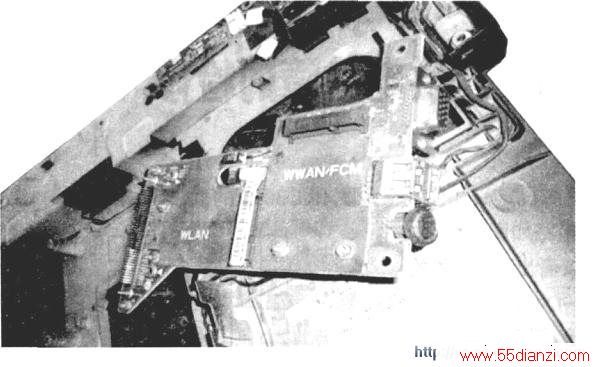

第十二步：旋出下图圆圈标记内的两颗螺丝即可取下扩展板。图12b为取下扩展板后的照片。
至此主机部分拆解完毕。
接下来讲讲液晶屏部分的拆解步骤。

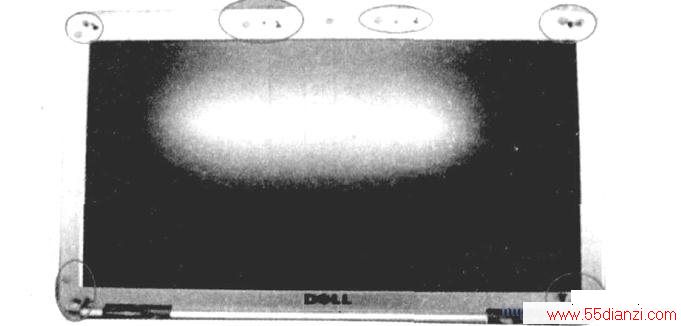

第一步：先用平口改锥撬下图标记圈内的六个橡胶垫子，同时旋出内部的六颗螺丝。

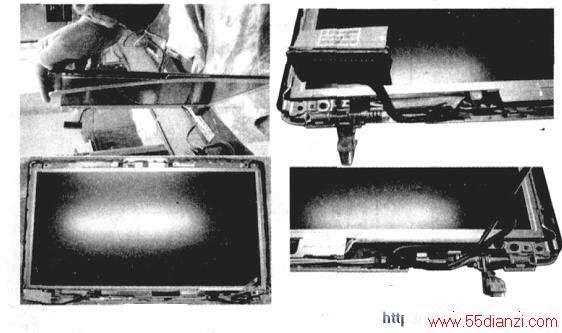

第二步：沿液晶屏四周用平口改锥小心撬开并取下前面板，如下左图所示。
第三步：旋出显示屏左下角和右下角两标记圈内的螺丝即可取下液晶屏，如下右图所示。

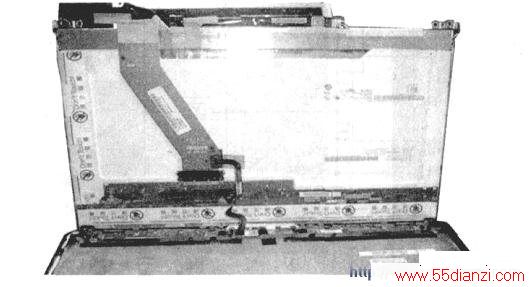

下图是取下液晶屏背面的照片，这时一定要小心操作，尽量避免碰触警示位置。
第四步：打开图圆圈标记内两个插头即可取下液晶屏的高压条。
