空调制冷系统的维修技巧

空调制冷系统的维修技巧

点击数:7358 次   录入时间:03-04 11:44:59   整理:http://www.55dianzi.com   维修技术

  一、喇叭口连接及绝热包扎

  空调喇叭口的连接要求很高,从维修缺氟和泄漏的情况看,喇叭口连接出的问题最多。一般会出现兰种故障:连接紧密度不够,制冷剂泄漏;连接过紧,喇叭口挤破,制冷剂泄漏;连接螺纹没有对好、啃丝,导致喇叭口螺母及对接头螺纹损坏报废等。

  1.喇叭口弯曲要求

  空调有四个喇叭口连接头,在连接之前要将配管喇叭口段的铜管形状进行弯曲处理,使喇叭口和连接头之间不受扭曲外力的影响。要做到弯曲后的铜管及喇叭口用手拿住稍稍用力就能和连接头正对好,一般要留有一定长度的直管,如下图所示,喇叭口的根部不能弯曲,否则就会不到位,导致拧不上喇叭口的螺母,或拧上后受到扭曲力,损坏喇叭口。

  2、喇叭口弯曲方法

  由于工作场地、空调大小及安装程序的不同,一般最难弯曲是3P以上柜机的内机气管(粗管)。考到这点,有些厂家专门配了一段易于弯曲的螺纹管,以方便操作。有时由于空间条件的限制,无法使用弯管工具进行变管操作,只能手工进行,而手工操作容易弯瘪或褶皱,引起管道节流或堵死。管道弯曲一般采用双手对握法,如下图所示,由于有的柜机连接头较低或管道不能抽出,也可以用双手顺握法进进弯曲。

  3、喇叭口对接方法

  喇叭口对接之前,用手先将喇叭口和连接头相对,看看是否正好对准。然后,一只手将喇叭口轻压在连接头上,保证对接紧密,用另一只手将螺母拧上连接头,拧到底后,左右轻晃喇叭口,同时上紧喇叭口螺母,直到拧不动为止。严禁直接用扳手拧而不用手拧的操作,以防止螺母和连接头螺丝错位受力损坏,因为错位的喇叭口用手是拧不上的。

  4.肾固喇叭口

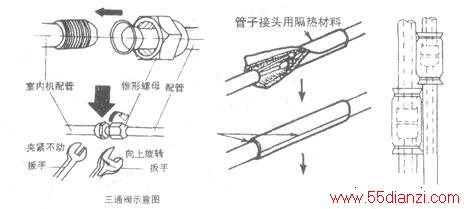

  将喇叭口用手拧紧后,才能用扳手加力拧紧。拧紧内机的喇叭口要用两把扳手,如下左图所示。用一把夹持住连接头位置使之不转,只让喇叭口的螺母转动,用另一把拧紧螺母。而拧紧外机喇叭口,只用一把扳手拧螺母即可,因为喇叭口是连在截止阀上的。

  拧紧喇叭口时,注意只能螺母旋转,铜管不能跟着转。

  为了保证喇叭口和连接头的紧密性,在对接喇叭口的时候,通常要在喇叭口和连接头上涂上一层冷冻油,使接触面上形成一层油膜。一般,新机的安装附件里都配有一小瓶冷冻油。

  5.内机连接管道的包扎

  外机的喇叭口连接处不要求包扎。内机的喇叭口连接处必须进行包扎,主要是为r绝热。夏季制冷时,由于温度低,喇叭口连接处会形成大量的冷凝水,造成内机漏水。

  一般,在柜机安装附件内配有专用包扎  用的绝热管套,挂机就用本机连接管上的绝热套,出厂时留出了一定的长度。实际操作时,挂机是将两个喇叭口连接头包在一起,柜机则将两个喇叭口连接头分开包扎,如下右图所示。包扎时,管道及喇叭口连接头既要裹好,又不必太用力,要保持绝热管套的弹性。





www.55dianzi.com

  二、截止阀操作

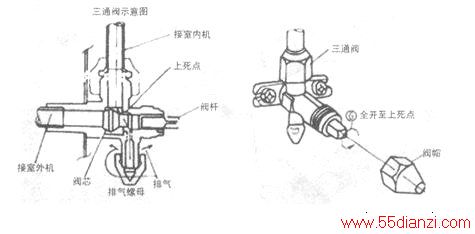

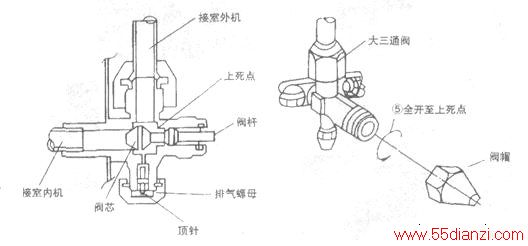

  常见的气阀有三种。一种是外露方形阀杆控制阀芯,操作时用专用棘轮扳手旋转。向内拧到底即外机管道关闭,气管和工艺口通;向外旋出是三通状态;向外旋到底即关闭工艺口,气管和外机管道通。-I:艺口不是气门芯类型,如上图所示。一种是内六角阀杆控制阀芯,操作时用内六角扳手。向内拧到底外机管道关闭,气管和工艺口通;向外旋出是三通状态。工艺口是气门芯类型,如下图所示。春兰挂机空调用的一种阀芯,控制位置是90度开启和关闭,操作时,用钢丝钳旋转阀芯片状阀杆,工艺口是气门芯类型。

  不管哪种截止阀,在使用时都要将阀芯打开到底,拧紧阀芯盖帽和工艺口盖帽。

  三、喇叭口的扩制

  由于维修时常常要重做喇叭口,喇叭口的质量关系到是否泄漏和连接紧固。喇叭口的扩制一般按以下步骤进行。

  1.割管口将损坏的喇叭口割掉。操作时有两种旋转,一是割刀在管道上旋转进行切割,二是旋转割刀的进刀旋柄,加深刀片切割深度。

  切割时,管道要理直,进刀量不宜过大。

  当切割深度超过1/2时,退出割刀,用手轻轻折断即可,这样便于对管口进行处理。

  2.刮锉管口剔除切割时造成的管口边缘内陷部分。

  一般,先用锉刀将管口内陷部分锉掉,再用刮刀在管口转动剔除毛刺。操作时,注意刮刀不要损伤管道的内壁,管口应倾斜朝下,不要将铜渣弄到管内。在割刀上一般配有刮刀。

  3.扩制成型

  管口处理好后,记住要将螺母套上铜管后才能扩制喇叭口。

  专用扩管器旋转扩压时,用手指捏住压制头,注意不要让压制头随着转,压制头只能有压的动作,扩压的管道要夹紧、夹正。可以来回压制,不必一次压到底。若喇叭口偏小,可以重夹再压。

  四、压力测量

  1.压力的相关知识

  平衡压力、高压压力和低压压力是空调维修的三个重要参数。平衡压力是指压缩机不工作,高、低压平衡时的整个管路系统的压力。高压压力是指排气压力或冷凝压力.管路范围为压缩机排气端到冷凝器及毛细管前端。低压压力是指吸气压力或蒸发压力,管路范围为毛细管后端到蒸发器及压缩机吸气端。    、以上三个压力参数的测量位置都在室外机气阀的工艺口上。制冷运转时测量低压压力,制热运转时测量高压压力.不工作时测量平衡压力。一般空调只有气阀上有工艺口,所以,空调制冷时主要靠测量低压压力和平衡压力来进行故障诊断,制热时主要靠测量高压压力和平衡压力来进行故障诊断。

  2.压力测量

  测量压力的压力表阀连接好。

  一般情况下.夏季制冷时,低压压力为O.5MPa,平衡压力为1MPa;冬季制热时,高压压力为1.8MPa,平衡压力为0.7MPa。

  装接表阀时,对于工艺口为气门结构的,表阀的加液管要用带有顶针的连接头,快速拧在工艺口上,测量后直接将连接头拧下即可。对于不带气门芯结构的,要先用扳手试试阀杆,将其外旋至死点。才能连接表阀.接上压力表后再将阀杆内旋2~3圈.截止阀才会三通,压力表才有读数.测量结束后要将阀杆全部拧出,才可以卸下表阀。

  拧紧测量连接头时.不要太用力,否则会将橡胶圈挤破。

  测量压力的表阀由压力表和三通阀构成,如图11所示。两通孔和压力表直通,连接到工艺口,三通孔受阀杆控制,用于抽空、充制冷剂等。

  测量压力时,连接完表阀,要先将表阀打开一下,将测量工具管道内的空气随空调内的制冷剂排除掉,再关闭表阀,才可以读出压力。





www.55dianzi.com

  五、电流测量

  空调的电流测量工作,一般是指将整机的工作电流和空调铭牌标注的电流进行比较,以分析故障,压缩机不转则不必测量电流。

  电流的测量工具是钳形电流表。在测量时先用手把钳形电流表的前端钳口张开,将被测电流的导线夹在钳口中,关闭钳口即可读数。测量时应注意三点.一是钳口要闭合好;二是导线不能是裸线。必须绝缘;三是钳口内只能有一根导线。

  柜机电流测量,一般要拆下内机的进风栅,找到内部电源进线,用钳形电流表测量其中一根导线即可。三相电源空调测量较为方便,因为一般三相空调有专用的空气开关,只要测量空气开关的连接线即可。

  挂机的测量,一般是掀起内机进风栅,卸下挂机右边电源控制盖板,找到内部电源接线,用钳形电流表测量其中一根导线即可。

  空调的制冷电流和制热电流不一样大,应以铭牌标注为准,略有出入是正常的。

  六、焊接技术

  焊接是空调维修的必备技术。一般使用乙炔焊或煤气焊,二者都是气焊,需要配备氧气。便携式气焊一般都是煤气焊,在维修部维修最好用乙炔焊。气焊时要熟练操作燃气和氧气量,保证焊接速度快且不出现问题。气焊的主要问题为焊漏或焊堵。焊漏主要是没有焊严,有毛刺、砂眼等;焊堵主要是管道接触不严,焊料进入了管道。提高气焊技术要靠经常锻炼,在实际操作过程中要注意安全。

[1] [2]  下一页
