开机无显示是比较常见的故障，开机无显示的原因很多，下面我们逐步地讲解开机无显示的维修过程。
第一步：

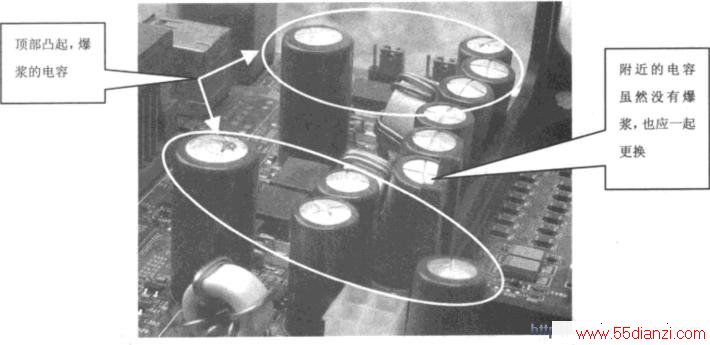

能开机，就说明开机触发电路能正常工作，也就是说南桥和I/O芯片这部分电路基本上是正常的。碰到这种故障，首先目测CPU、内存供电部分的滤波电容有没有爆浆的现象，如果有，替换电容。如下图所示为已经爆浆的电容。有些容量已经消失的电容从表面并不一定能看出来，所以一般都是连爆浆电容附近的电容也一起替换。
目测CPU、内存供电电路的场效应管是否有明显的烧焦痕迹，如有，应替换场效应管。
如下图所示为已经烧焦损坏的场效应管。
第二步：

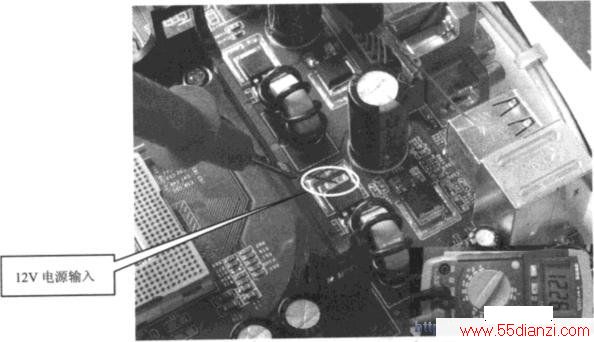

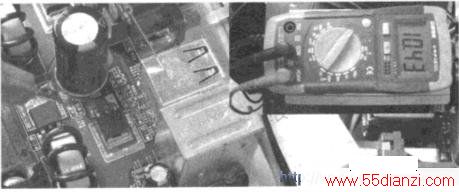

通过目测将明显损坏的元件替换后插上诊断卡，装上CPU假负载，通电开机，检查CPU的供电、时钟、复位等是否正常o CPU的核心电压是从12V电压转换而来，首先测量此12V电压是否正常，如下图所示。

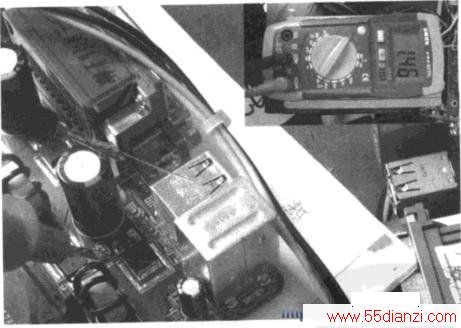

如果此12V供电电压正常，接着测量CPU的核心电压是否正常，如下图所示。
CPU核心电压在1.1～1.85V的范围，视具体的CPU而定。在12V供电电压正常的情况下，核心电压不正常的原因主要有两个：场效应管损坏和电源控制芯片损坏。但场效应管损坏是最多见的。可以在断电的情况下测量场效应管每两个脚的正反阻值，万用表的红黑表笔和场效应管的3个脚的6组不同的接法中，如果测得出3组接法是低阻值的，那表明场效应管已经击穿损坏。但即使测不出3组低阻值，也并不表明该场效应管是好的，可以使用替换法更换上好的场效应管后，通电测电压是否已经恢复正常。
第三步：
CPU核心电压不正常，大部分是供电的场效应管损坏了，更换上好的场效应管后一般都会正常。如果测出CPU核心电压还是不正常，那就怀疑是电源控制芯片损坏了。可以测量场效应管的栅极是否有电压，如下图所示。

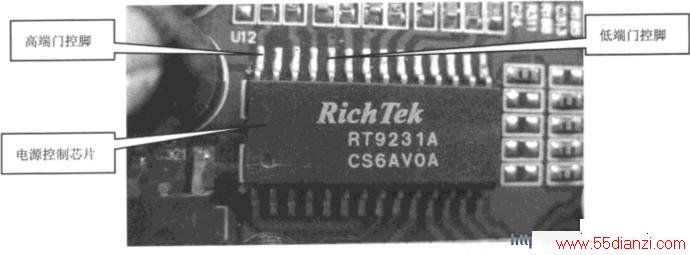

因为栅极是受控于电源控制芯片的，如果没有电压，则会是电源控制芯片的门控脚没有电压输出，可以测量电源控制芯片是否有工作电压。如果有工作电压，则可能是电源控制芯片损坏，替换该芯片后，CPU的核心电压一般都能恢复正常。下图所示为RT9231A电源控制芯片，各个电源控制芯片的引脚排列都不相同，要对照查看相关的芯片资料。
第四步：
CPU核心电压正常后，CPU就能正常地运行，诊断卡也就能显示BIOS自检过程。经过上面儿步，如果开机能显示，说明是因为CPU核心电压不正常而导致开机无显示。如果故障依旧，通过查看诊断卡的数码显示，可以知道BIOS自检到哪一部分不通过。

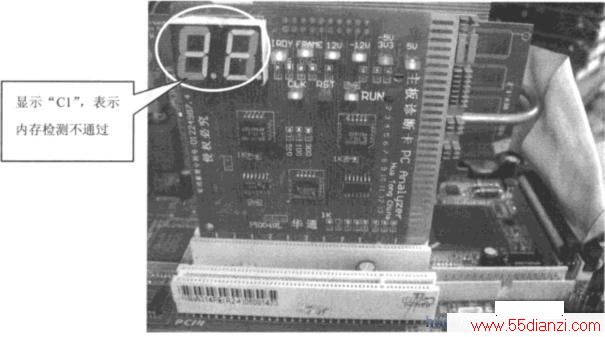

在实际维修中，内存检测不通过的故障是非常多见的，诊断卡一般都是显示到CI数字时（十六进制）就停止了，如下图所示。
内存检测小通过的原因有：内存供电不正常、内存插槽氧化或烧毁引起接触不良、内存与北桥连接的线路断开等。

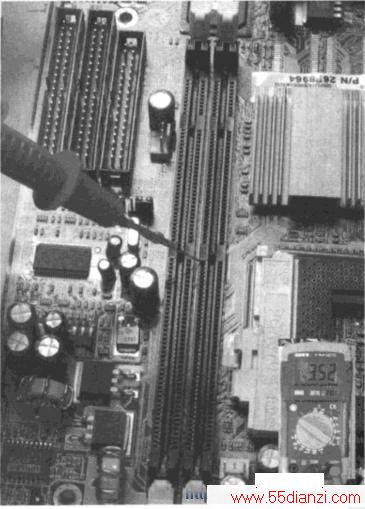

● 内存供电不正常的维修内存的供电是否正常，可以通过测量内存插槽的电压输入脚来判断。SDRAM内存插槽的电压输入脚，是在较长的一段从中间定位卡数过来的第1脚，电压通常为3.3V，如下图所示，SDRAM内存插槽并不是只有一个3.3V电压输入脚，但是这个电压输入脚正好在定位卡的旁边，很容易记住。

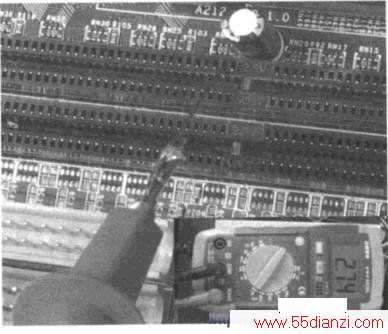

DDR内存插槽的电压输入脚是在较长的一段从定位卡数过来的第二脚，电压为2.5V左右。
如下图所示。

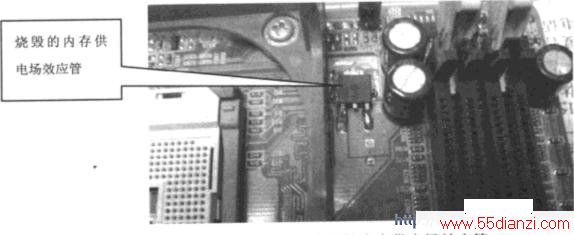

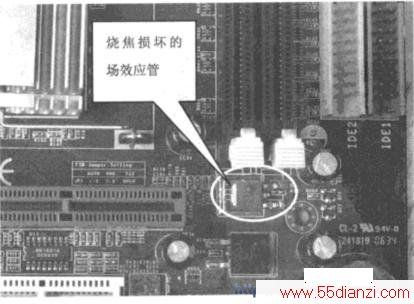

内存供电不正常的原因通常是供电给内存的场效应管损坏和滤波电容失效。下图所示为已经烧毁的内存供电场效应管，一般更换新的场效应管后内存供电就正常了。

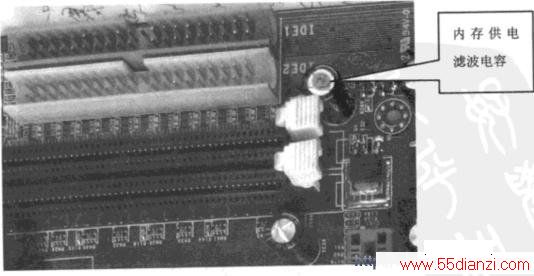

对于滤波电容的失效，同样是更换新的滤波电容就行了，在第一步已经提到。下图所示为内存供电的滤波电容。
● 内存插槽氧化或烧坏的维修

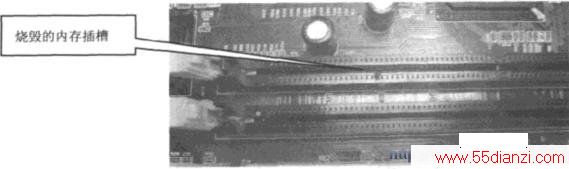

主板使用的时间长了，内存插槽就会氧化。有的是不注意把内存插反了，引起内存插槽烧毁。这两种情况都会引起内存接触小良，最好的办法就是更换内存插槽。下图所示为已经烧毁的内存插槽。
● 内存与北桥芯片连接的线路断开

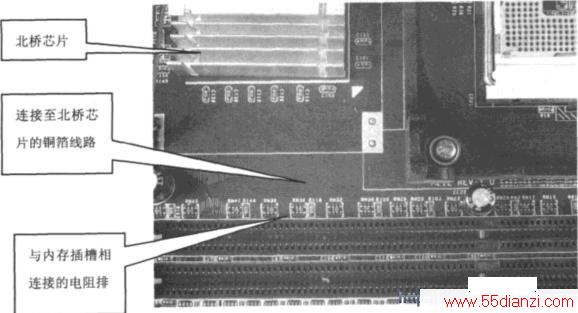

一般是与内存插槽相连的电阻排损坏断路，或连接至北桥芯片的铜箔线路断开，这种情况并不多见，只要更换了电阻排或者补线后都能恢复正常。下图所示为内存插槽至北桥芯片的线路。

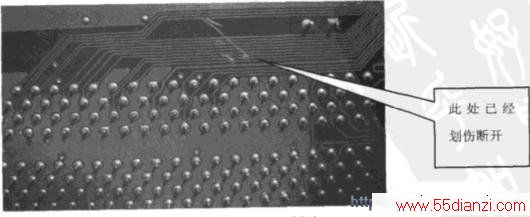

下图所示为内存插槽连接至北桥芯片的铜箔线路断开。
第五步：

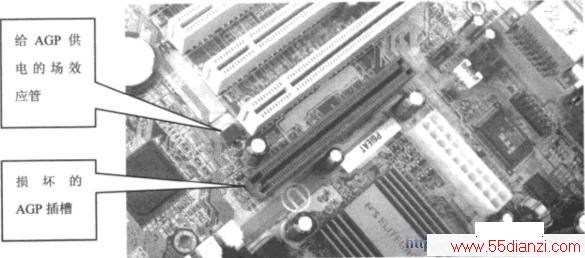

经过以上的处理后，主板应该都能正常工作。如果CPU和内存供电都正常，诊断卡能跑到底，但是接上显示卡就是不能显示，这种情况也是比较常见的，此时可以检测AGP插槽的电压和复位是否正常。通常足给AGP插槽提供1.5V电压的场效应管损坏，导致电压输出偏低，此时直接更换该管即可，如下图所示。
如果AGP插槽的电压和复位都正常，那么可能是AGP插槽氧化或针脚损坏了。 AGP插槽氧化了，有时用牙刷醮挥发清洗液刷洗后也能正常使用。如果AGP插槽氧化严重或针脚损坏，就只能更换AGP插槽了。下图所示为已经损坏的AGP插槽。
开机无显示的另一种情况是由于BIOS程序丢失、北桥芯片虚焊或烧毁、CPU座虚焊而引起，它的表现是能开机，CPU、内存插槽、AGP插槽供电都正常，但诊断卡不跑。

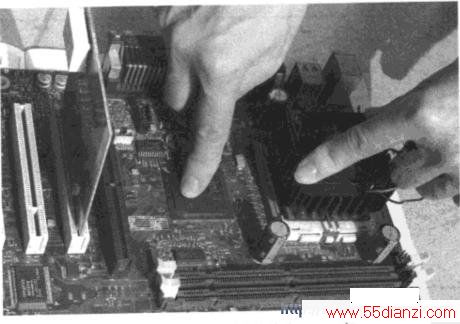

碰到这种情况，用手压北桥芯片和CPU座，如下图所示，如果诊断卡能跑，则说明是北桥芯片或CPU座虚焊，此时可以将主板放在BAG焊台或锡炉上，针对北桥芯片或CPU座的底部位置加热。
对于因BIOS程序丢失而引起开机无显示的情况，可以将BIOS芯片取下来，上网下载一个与主板型号相符的BIOS程序，然后使用编程器重新写上。
